Technische Daten zur Maschine

Zusatzinformationen

# 2764 Weinig Unicontrol 6 mit NC-Spindeln
-----------------------------------------
Maschine wird vor Auslieferung gereinigt und komplett überprüft

Technische Daten Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)


Pos. 1: Ablängsäge
----------------------------
> Ablängsäge elektronisch, horizontal stufenlos verstellbar
> Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2.800 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3,0 kW
> Laserrichtlicht zur Erkennung des Sägeabschnitts
> NC Längenanschlag, montiert auf Schlitztisch inklusive
Postionierung der Ablängsäge in Steuerung integriert.
> Länge 3500 mm

Pos. 2: Zapf- und Schlitzspindel
----------------------------
> Anzahl Werkzeuge: variabel, Verstellung stufenlos NC-Achse
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse
> Spindeldrehzahl: 3500 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 320 mm
> Motorstärke: 11 kW


Pos. 3: 1. Profilierspindel (Gleichlaufspindel und Gegenlauf)
> Position: vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
> Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
> Motorstärke: 7,5 kW


Pos. 4: 2. Profilierspindel
----------------------------
> Position: vertikal rechts
> Anzahl Werkzeuge: variabel, Verstellung stufenlos NC-Achse
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW

2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2 Positionen

Sprossenführung bestehend aus:
Führungslineal im Anschlag (Bereich Gleichlaufspindel),
Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts
und Profilierspindel.


Pos. 5: Profilfräsaggregat horizontal oben
----------------------------
> Spannlänge: 40 mm
> Spindeldurchmesser: 40 mm
> Motorstärke: 3,0 kW
> Drehzahl 5.850 U/min
> Werkzeugflugkreis max. 130 mm
> Verstellweg axial 30 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg radial 125 mm, 8 Positionen mittels Pneumatikrevolver


Pos. 6: 3. Profilierspindel (Beschlagspindel)
----------------------------
> Position: vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg axial 115 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg radial 100 mm, 8 Positionen mittels Pneumatikrevolver
> Spindeldrehzahl: 5.850 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 210 mm
> Motorstärke: 3,0 kW

Weitere Merkmale
----------------------------
> online-fähig
> Umfälzeinrichung zum aussrissfreien Umfälzen
> Doppelteilepaket
> Rückfördereinrichtung für 1-Mann-Bedienung: Lamellenförderer
> Bildschirmsteuerung
> Schrägfenstereinrichtung
> elektronische Winkelanzeige für Schrägfenster
> Industrie-PC, PC-Steuerung/NEXUS
> Weinig Typenfertigungsprogramm
> ohne Bearbeitungswerkzeuge

Noch keine Originalbilder vorhanden.

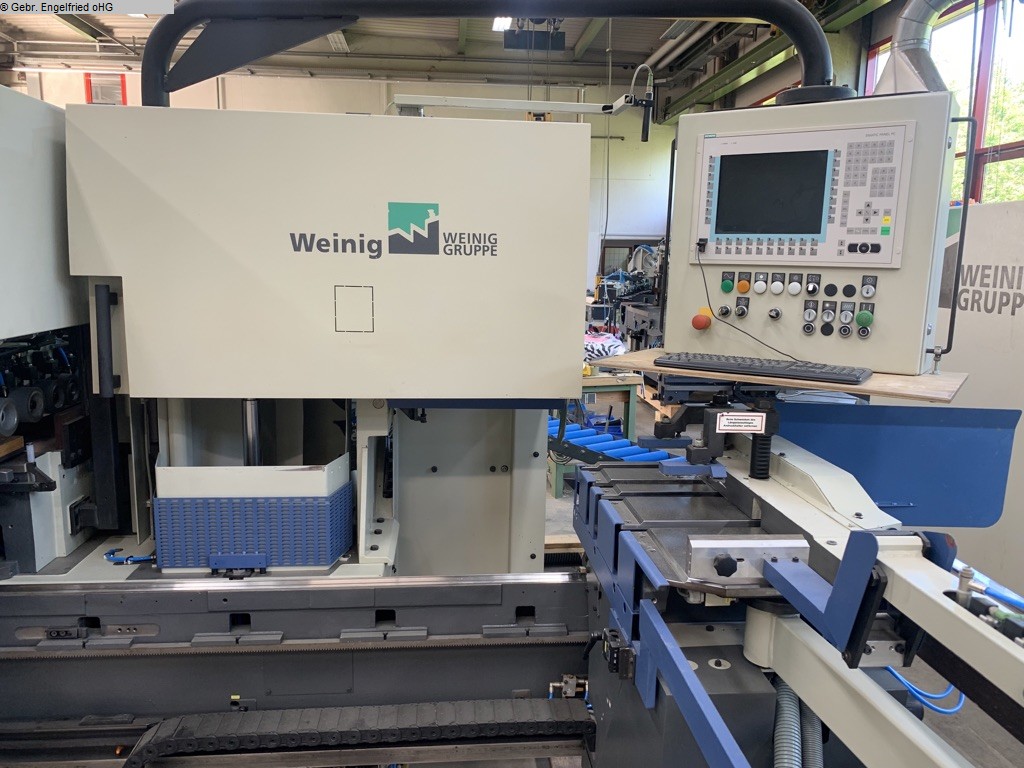

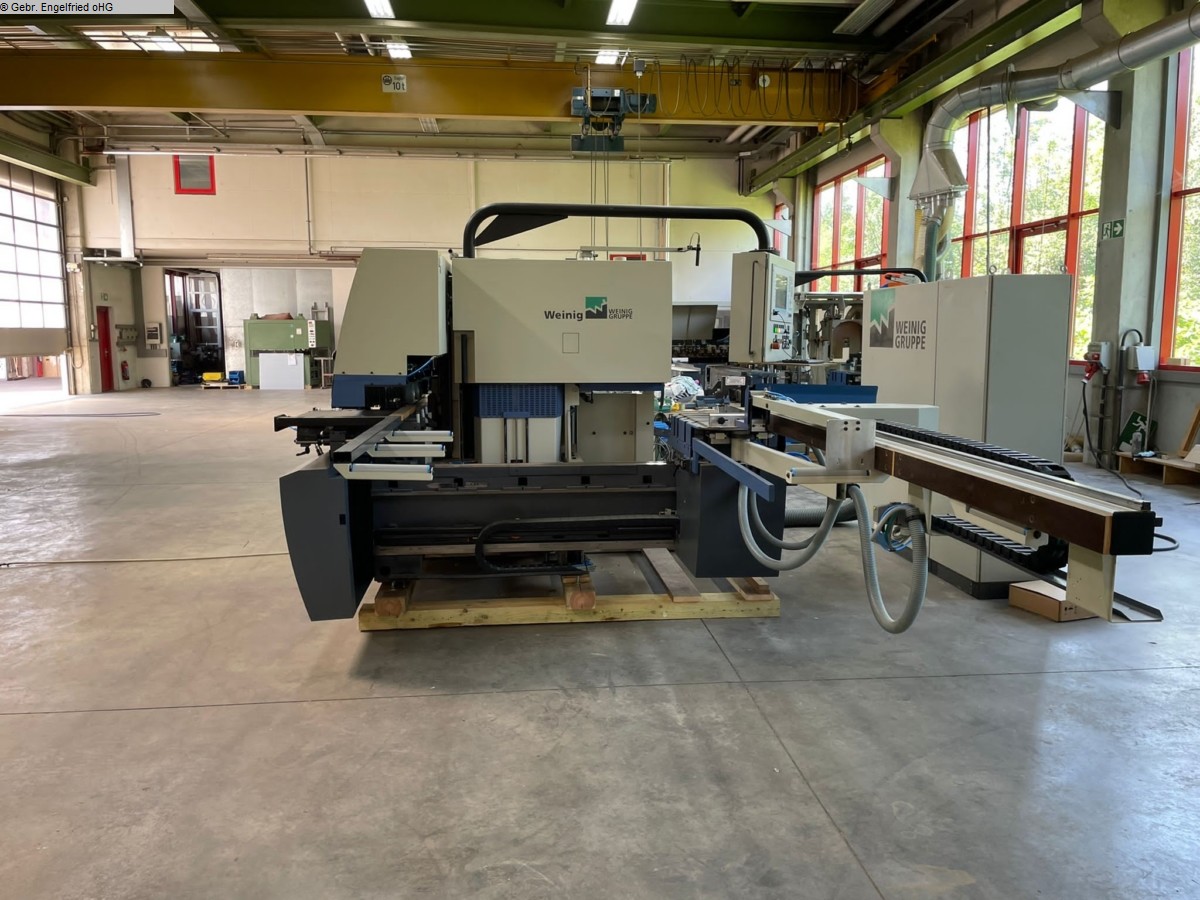

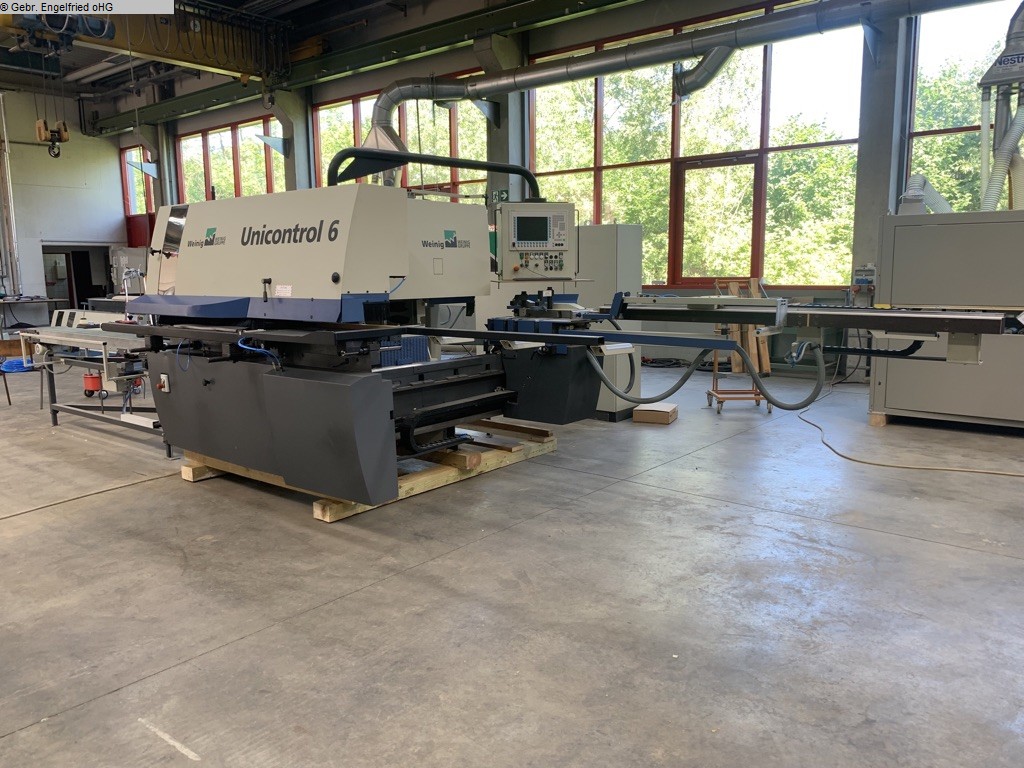

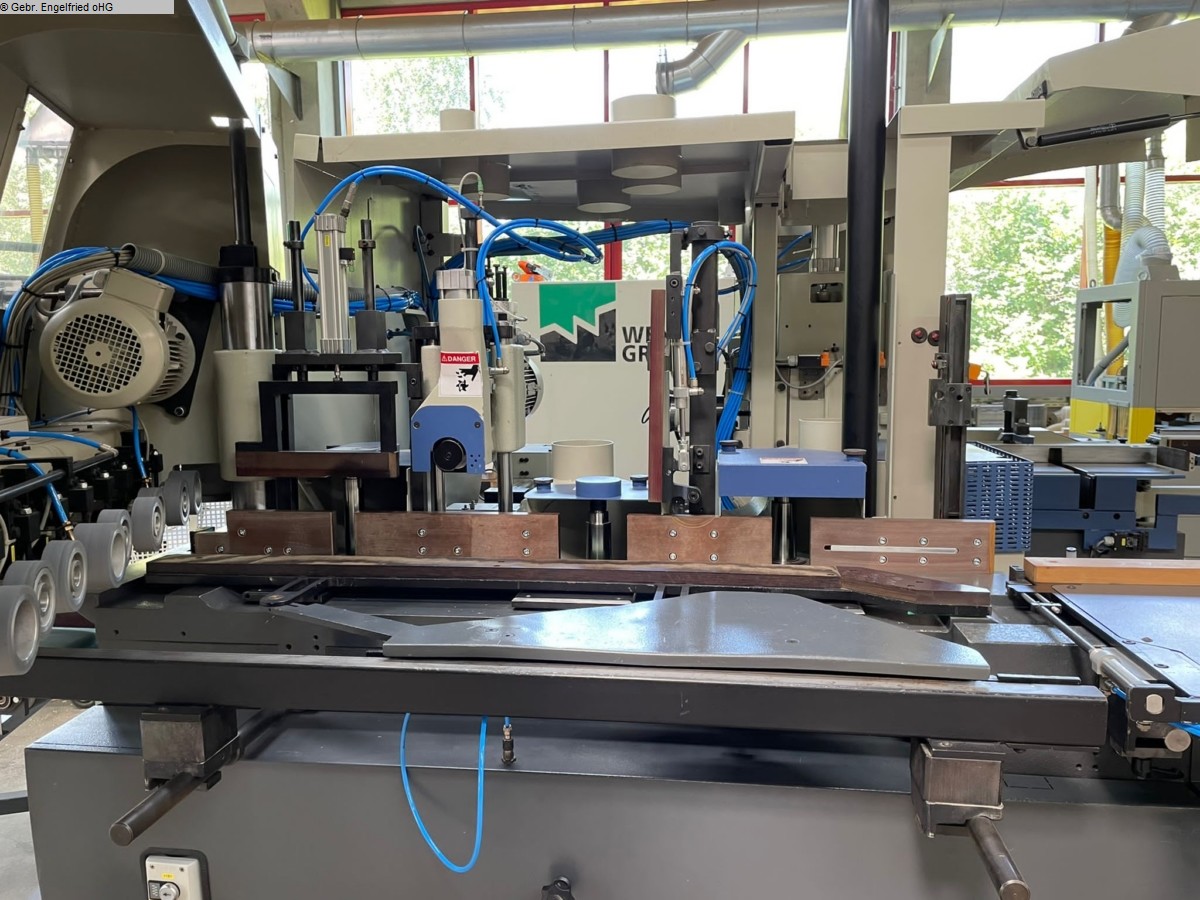

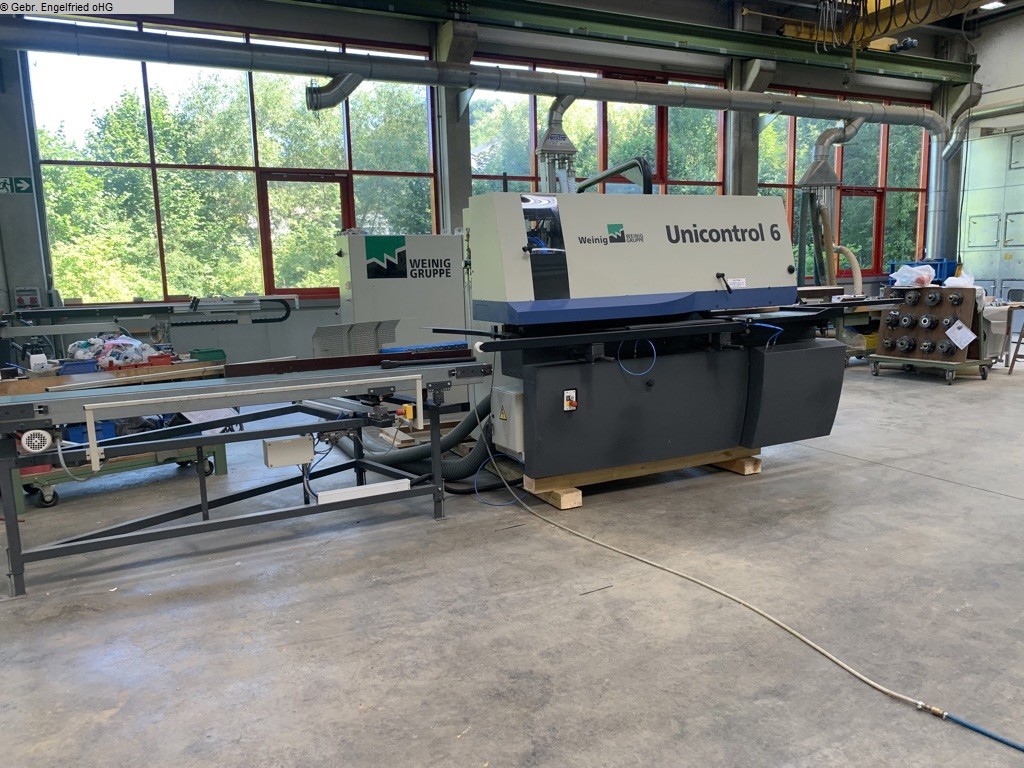

Bilder zeigen baugleiche Maschine aus unserem Archiv
----------------------------
Preis der o.g. Maschine auf Anfrage!
----------------------------
Option mit Mehrpreis:
Hinweis gebrauchte Werkzeuge:
Wir haben derzeit gebrauchte Gold Werkzeuge, Lager-Nr. #6930
Fensterwerkzeuge Gold IV78 Holz und IV78 Holz/Alu
gelaufen auf Weinig Unicontrol 10, bei Verwendung auf Unicontrol 6 wird
zusätzlich ein Fügefräser benötigt.

Werkzeugsatz für FESTHUB oder CNC Spindel-Maschinen 80 und 95 mm Hub,
(Werkzeugsatz soweit technisch möglich für IV 92 vorbereitet)
Holz-Alu Werkzeugsatz für FESTHUB-Maschinen 80 und 95 mm Hub-Ergänzungswerkzeuge

1 Satz Stehle IV68 Holz auch dabei

Ohne Glasleistentrennwerkzeuge für Hobelmaschine
----------------------------
Sollten die technischen Eigenschaften dieser Maschine Ihren Vorstellungen
nicht entsprechen, setzen Sie sich bitte mit uns in Verbindung. Unser
langjährig erfahrenes Team unterstützt Sie gerne bei eventuellen Anpassungen
bzw. bei der Suche nach einer Ihren Anforderungen entsprechenden Maschine!

(technische Daten laut Hersteller - ohne Gewähr !)
