Technische Daten zur Maschine

Zusatzinformationen

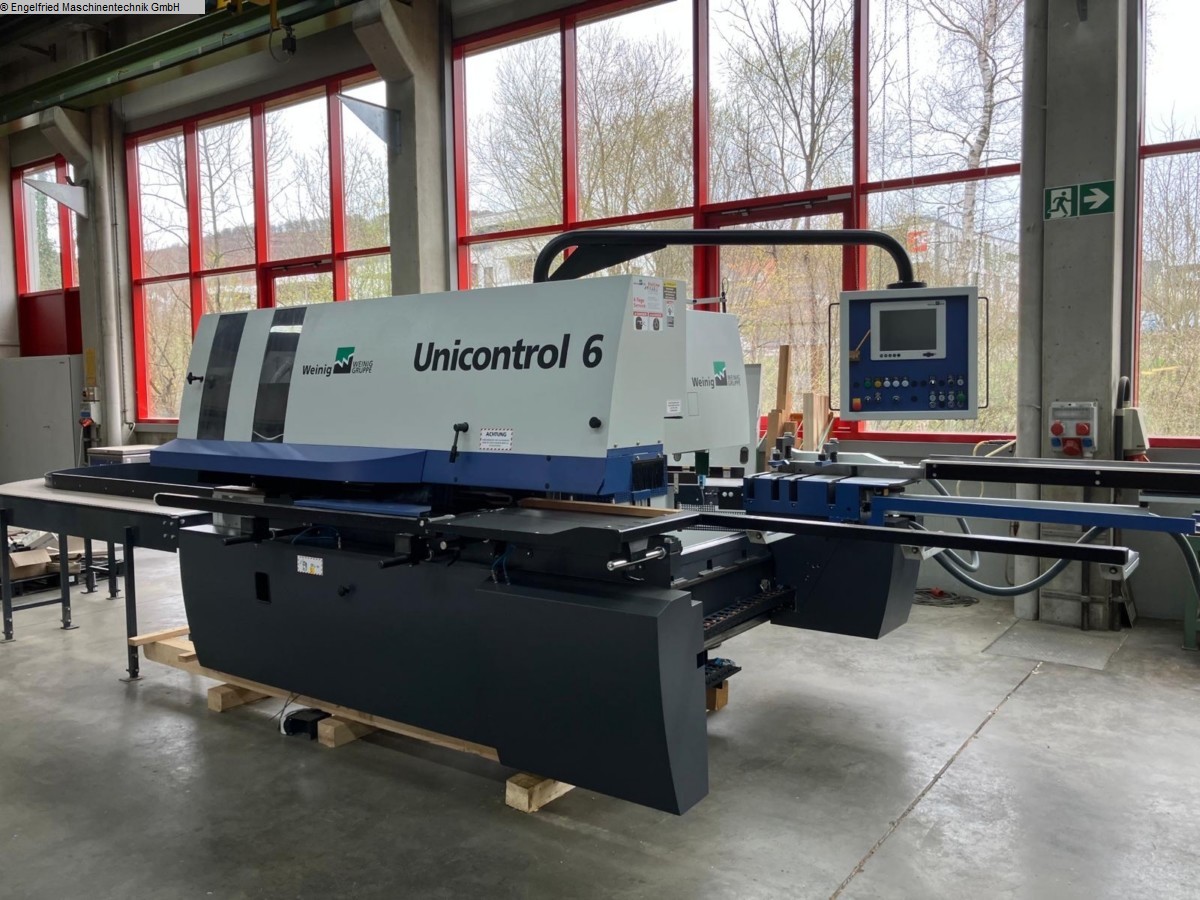

# 2774 Weinig Unicontrol 6 mit NC-Spindeln
--------------------------------------------
Maschine wird derzeit überprüft!

Technische Daten Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)

Pos. 1: Ablängsäge
--------------------------------------------
> Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2.800 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3 kW
> Verstellweg radial pneumatisch gesteuert auf 8 Positionen,
z.B. für Kantenrundung von oben

> Laserrichtlicht zur Erkennung des Sägeabschnitts

Pos. 2: Rundungsaggregat horizontal unten
--------------------------------------------
> Position: horizontal unten
> Motorstärke: 1,5 kW
> Spindeldurchmesser: 20 mm
> Spannlänge 25 mm
> Spindeldrehzahl: 9000 U/min
> Werkzeugflugkreis max.: 130 mm
> Verstellweg axial mechanisch gekoppelt mit Ablängsäge
> Verstellweg radial pneumatisch gesteuert on/off

Längenanschlag NC gesteuert
--------------------------------------------
> Länge 3500 mm
> elektronischer Längenanschlag

Pos. 3: Zapf- und Schlitzspindel
--------------------------------------------
> Anzahl Werkzeuge: variabel, Verstellung stufenlos, NC
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel 254 mm, Verstellung stufenlos, NC-gesteuert
> Spindeldrehzahl: 3500 U/min
> Werkzeugflugkreis max. 320 mm
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 320 mm
> Motorstärke: 11 kW

Pos. 4: 1. Profilierspindel (Gleich- und Gegenlauf)
--------------------------------------------
> Position: vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
> Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
> Motorstärke: 7,5 kW

Pos. 5: 2. Profilierspindel
--------------------------------------------
> Position: vertikal rechts
> Anzahl Werkzeuge: variabel, Verstellung stufenlos, NC
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel 254 mm, Verstellung stufenlos, NC-gesteuert
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW

2 Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2 Positionen

Sprossenführung bestehend aus:
Führungslineal im Anschlag (Bereich Gleichlaufspindel),
Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts
und Profilierspindel.


Pos. 6: Profilfräsaggregat horizontal oben
--------------------------------------------
> Spannlänge: 40 mm
> Spindeldurchmesser: 40 mm
> Motorstärke: 3,0 kW
> Drehzahl 9.000 U/min
> Werkzeugflugkreis max. 130 mm
> Verstellweg axial 30 mm, 8 Positionen
> Verstellweg radial 125 mm, 8 Positionen

Pos. 7: 3. Profilierspindel (Beschlagspindel)
--------------------------------------------
> Position: vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg axial 115 mm, 8 Positionen
> Verstellweg radial 110 mm, 8 fach-Revolver
> Spindeldrehzahl: 5850 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 210 mm
> Motorstärke: 3,0 kW

Pos. 8: Profilfräsaggregat/Nutaggregat von unten
--------------------------------------------
> Motorstärke: 3,0 kW
> Werkzeugspannlänge: 125 mm
> Verstellweg axial 100 mm, 8 Positionen
> Verstellweg radial 100 mm, 8-fach Revolver
> Spindeldrehzahl: 5850 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 200 mm

Weitere Merkmale
--------------------------------------------
> online-fähig
> Umfälzeinrichung zum aussrissfreien Umfälzen
> Doppelteilepaket

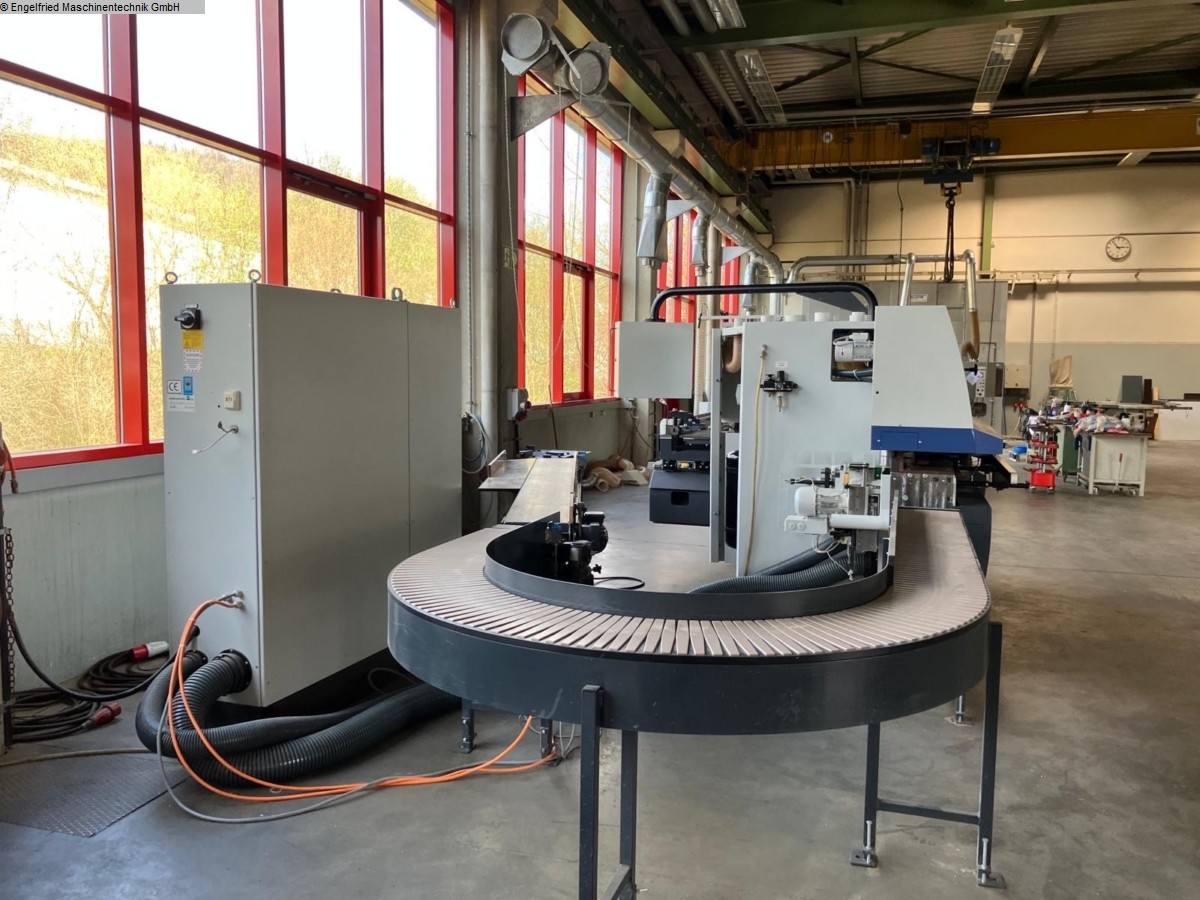

> Rückfördereinrichtung für 1-Mann-Bedienung: Lamellenförder
> Bildschirmsteuerung
> Schrägfenstereinrichtung
> elektronische Winkelanzeige für Schrägfenster
> Industrie-PC, Touchscreen mit Windows PC-Steuerung/NEXUS
> mit Weinig Typenfertigungsprogramm

Absaugstutzendurchmesser:
--------------------------------------------
Ablängsäge 80 mm
Schlitzspindel 140 mm
Profilspindel 1 140 mm
Profilspindel 2 140 mm
Beschlagspindel 120 mm
Nutgerät von oben 80 mm
Nutgerät von unten 80 mm

Option:
Hinweis gebrauchte Werkzeuge:
Wir haben derzeit gebrauchte Oertli WErkzeuge
IV 68/78 Holz
IV 68/78 Holz-Alu
am Lager, welche auf einer anderen Weinig Unicontrol 6 NC im EInsatz waren.
Infos und Preise siehe Lagernummer #2776
Aufrüstung auf IV88 möglich!

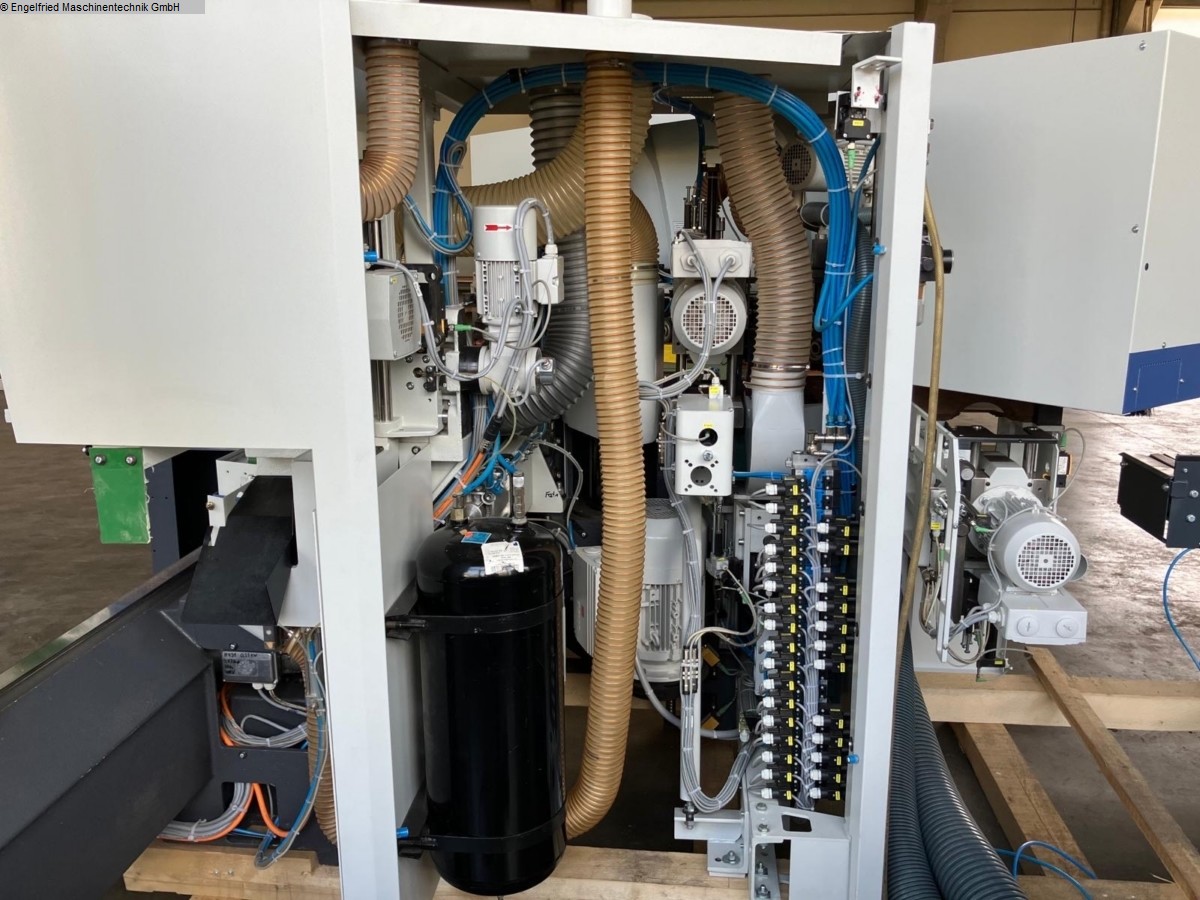

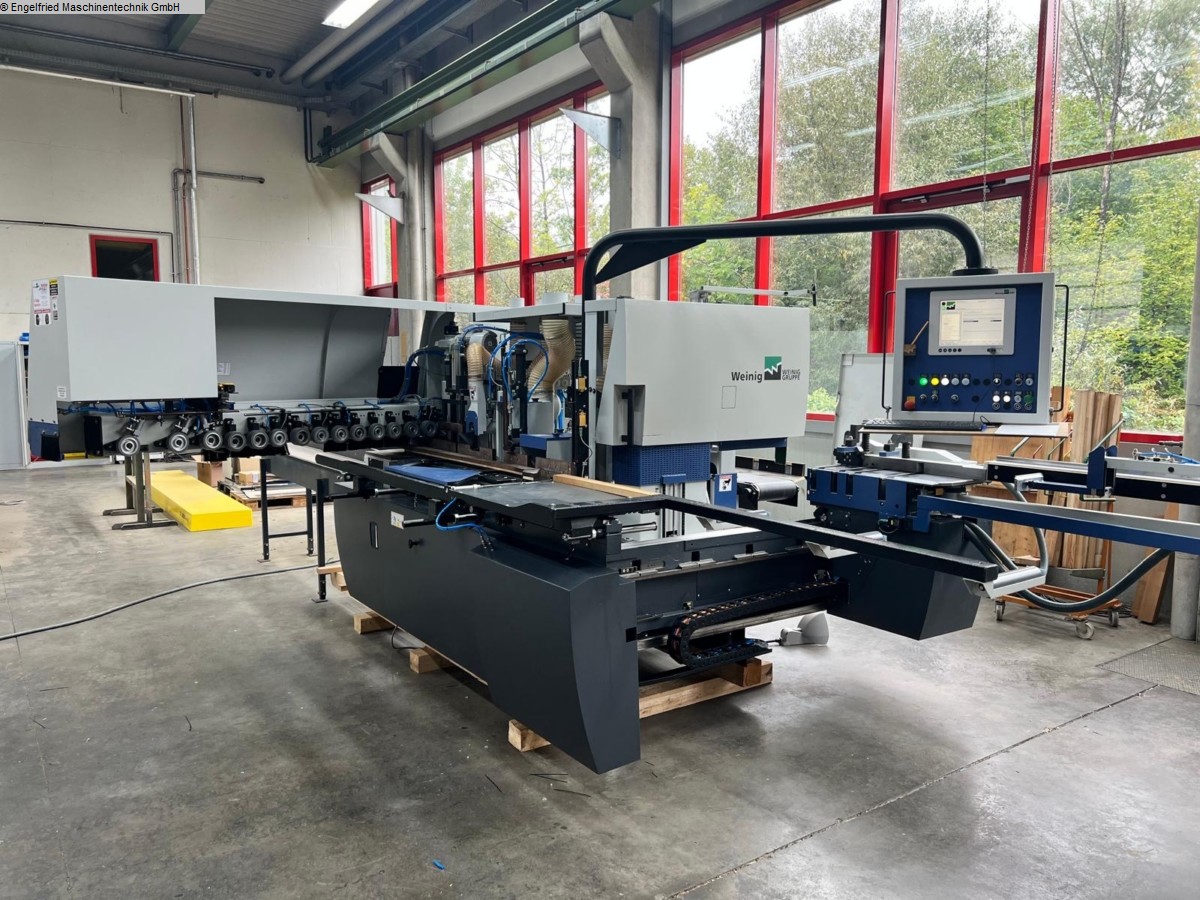

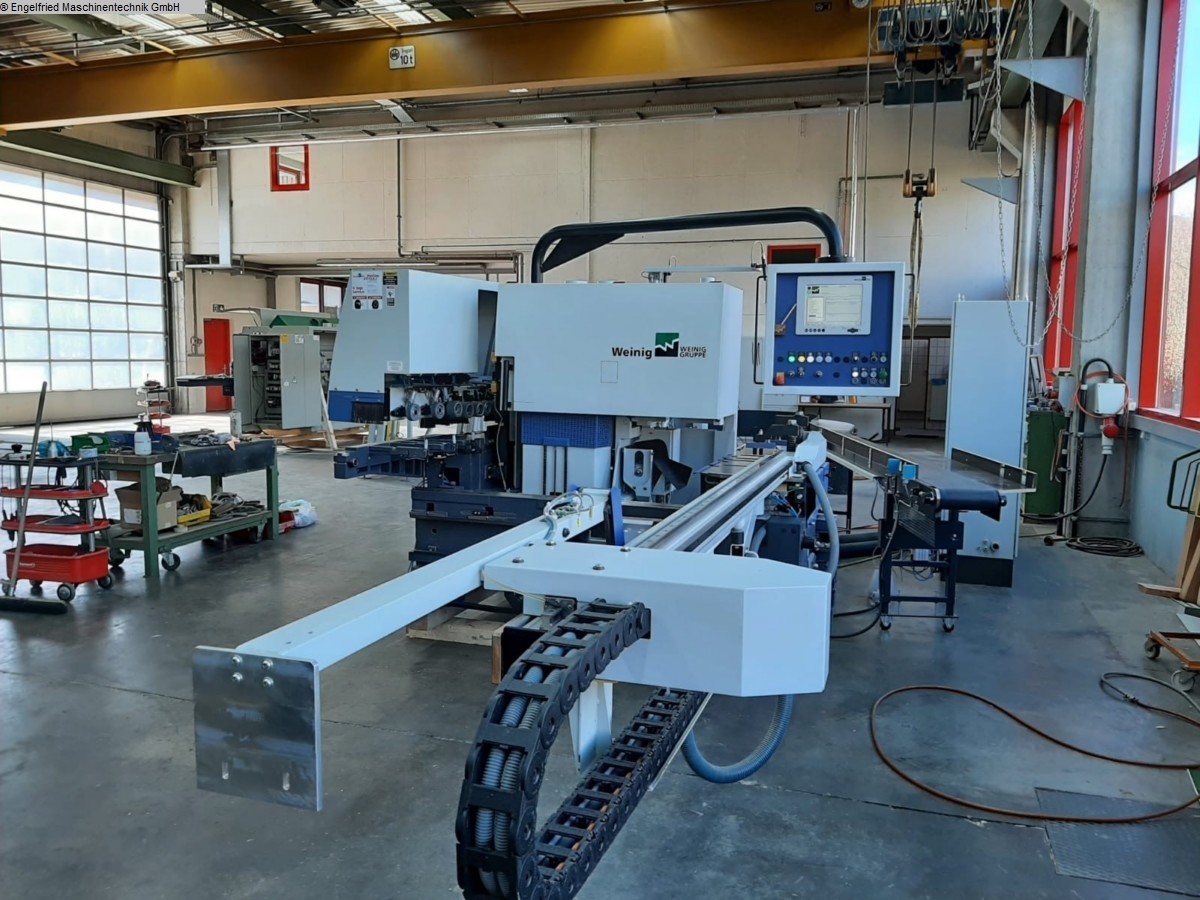

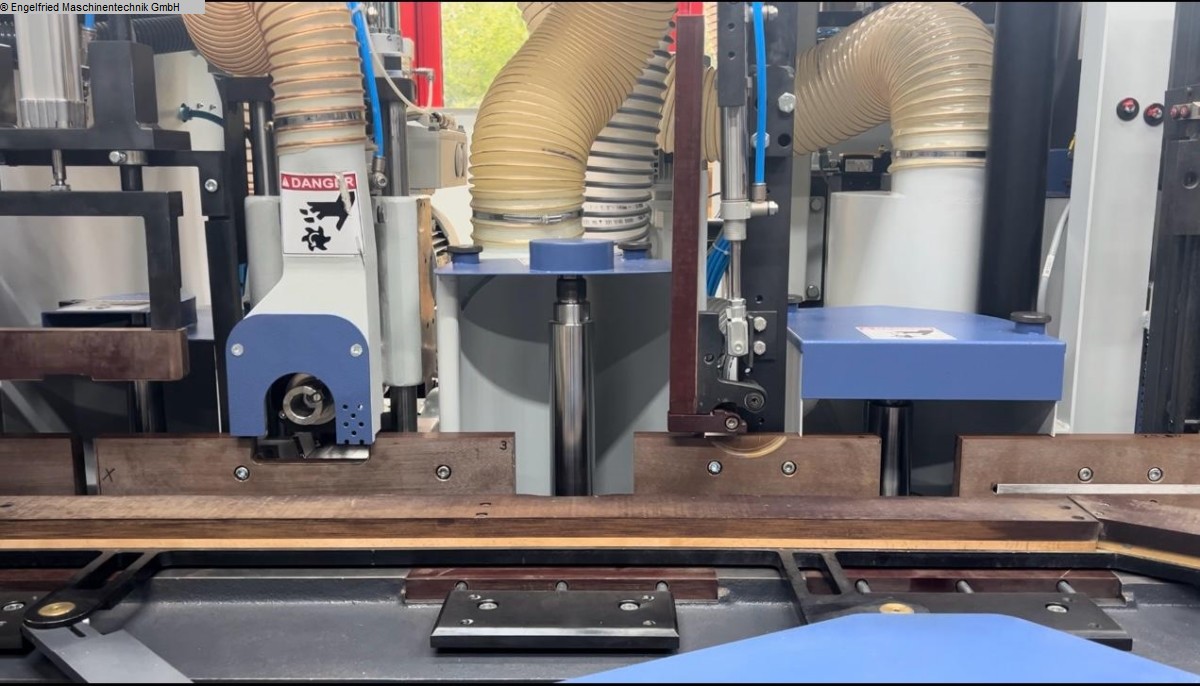

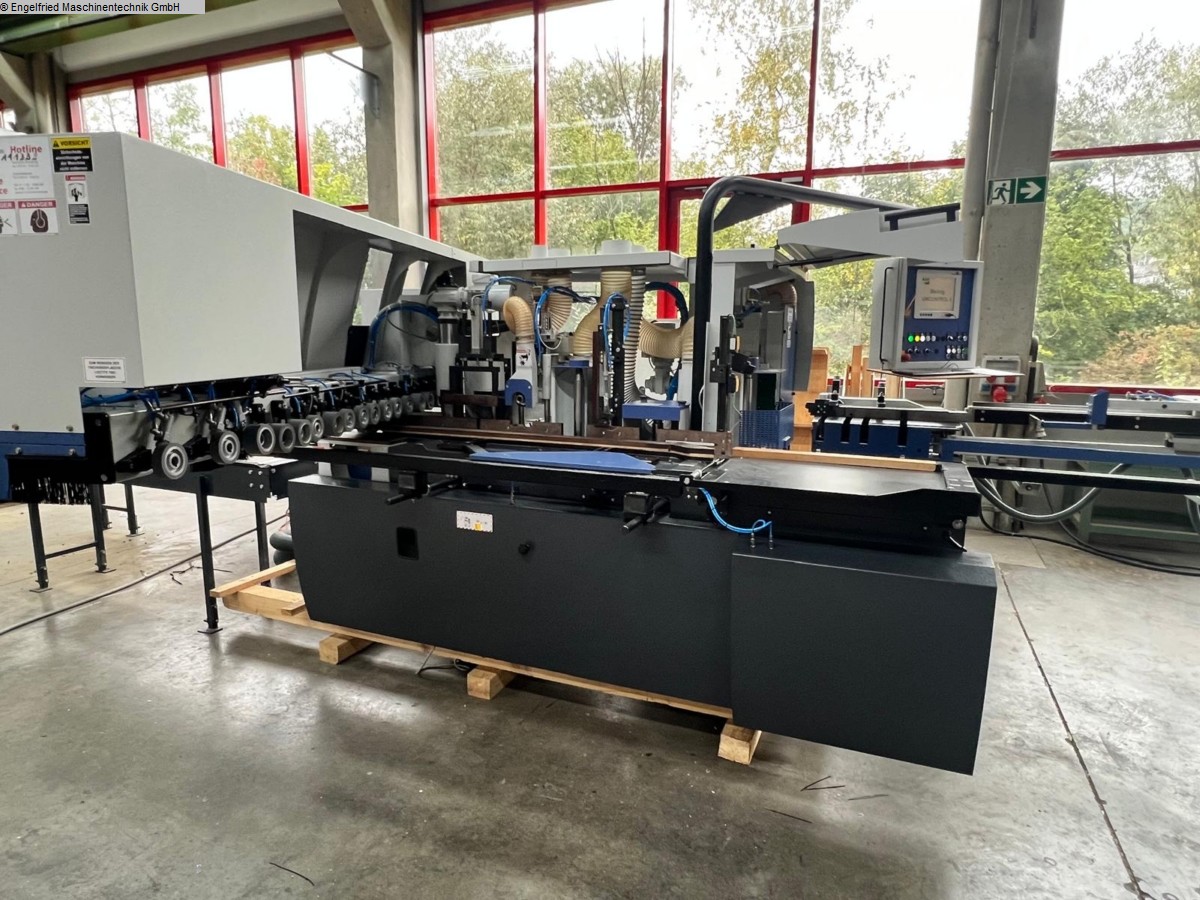

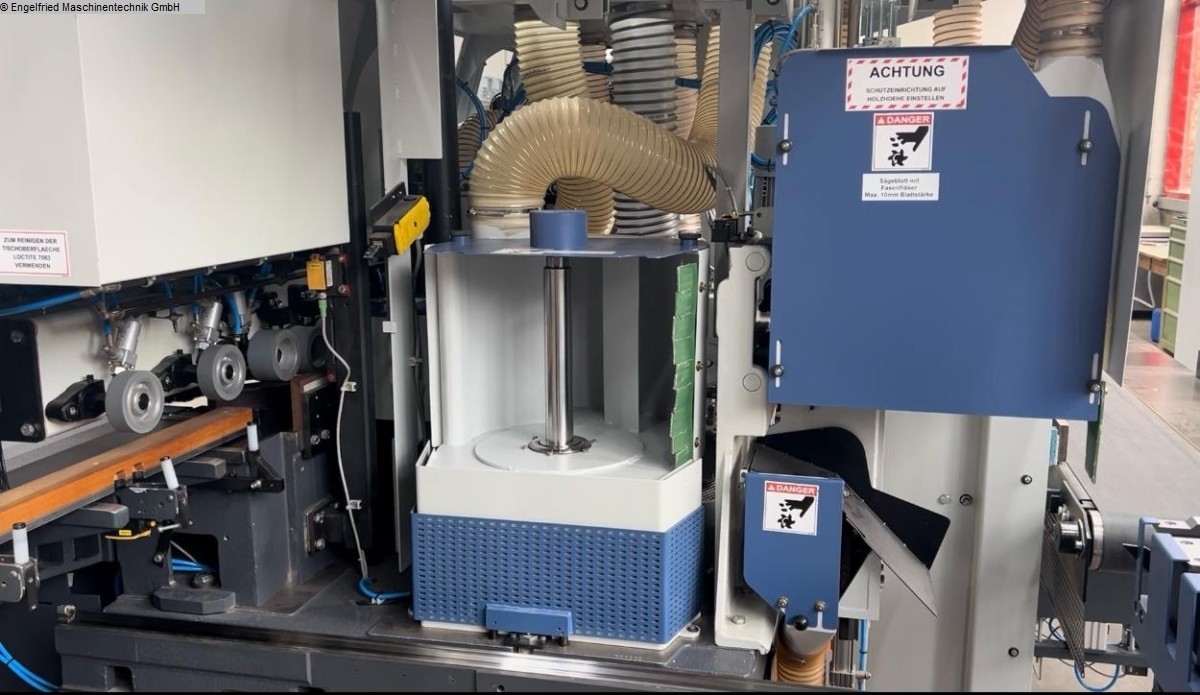

Bilder aus Archiv von baugleicher Maschine.

Sollten die technischen Eigenschaften dieser Maschine Ihren Vorstellungen
nicht entsprechen, setzen Sie sich bitte mit uns in Verbindung. Unser
langjährig erfahrenes Team unterstützt Sie gerne bei eventuellen Anpassungen
bzw. bei der Suche nach einer Ihren Anforderungen entsprechenden Maschine!

(technische Daten laut Hersteller - ohne Gewähr !)
