Technische Daten zur Maschine

Zusatzinformationen

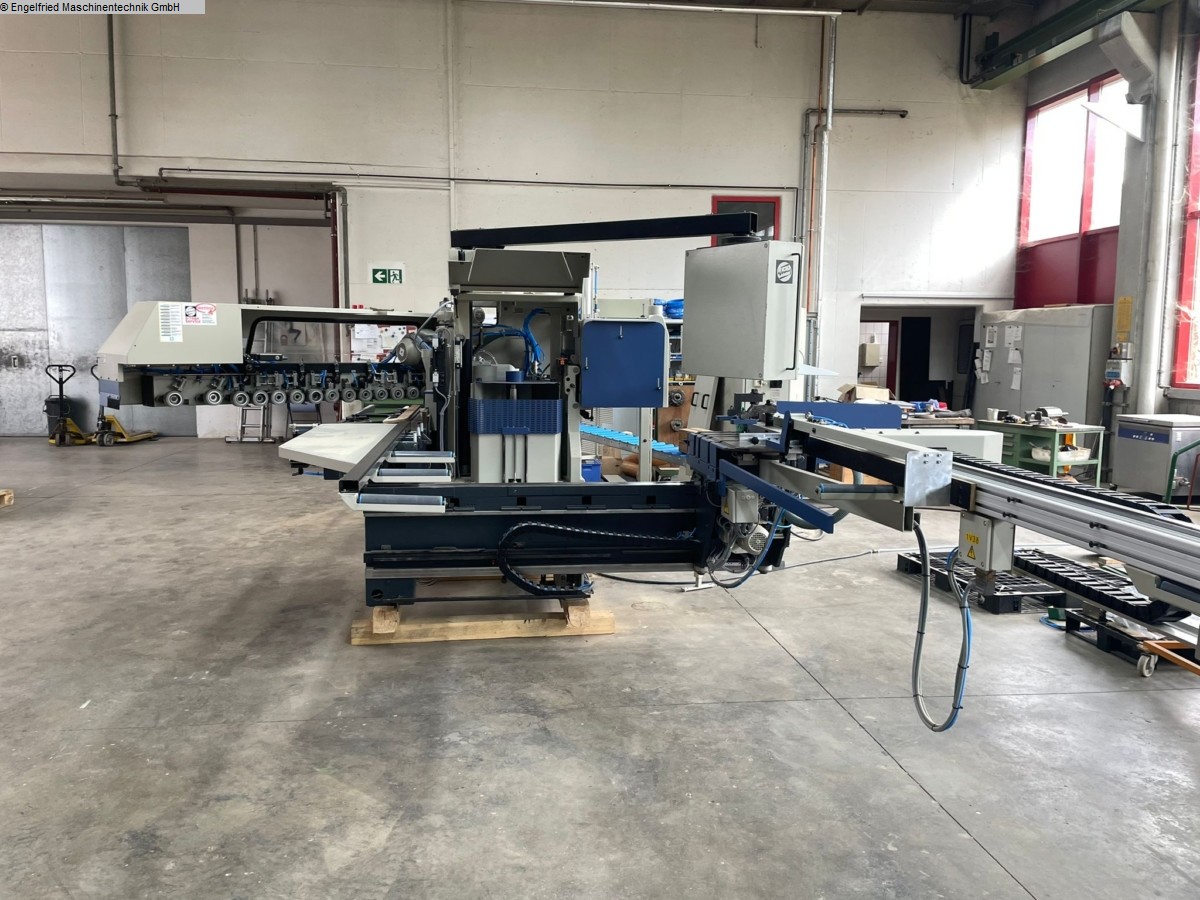

# 2781 Weinig Unicontrol 6 Online
--------------------------------------------
Maschine wird vor Auslieferung gereinigt und komplett überprüft

Technische Daten Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)

Pos. 1: Ablängsäge
--------------------------------------------
> Anzahl Werkzeuge: 1 Stk.
> Spindeldrehzahl: 2.800 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3,7 kW

> Laserrichtlicht zur Erkennung des Sägeabschnitts

Längenanschlag CNC gesteuert
--------------------------------------------
> Länge 3500 mm
> elektronischer Längenanschlag inklusive positionierter Ablängsäge

Pos. 2: Zapf- und Schlitzspindel
--------------------------------------------
> Anzahl Werkzeuge: 3 (Hub 2 x 100 mm) oder 4 (Hub 3 x 80 mm)
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal pneumatisch: 240 mm für Holzstärken 68 - 92 mm
> Spindeldrehzahl: 3000 U/min
> Werkzeugflugkreis max. 320 mm
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.: 360 mm
> Motorstärke: 11 kW

Pos. 3: 1. Profilierspindel (Gleich- und Gegenlauf)
--------------------------------------------
> Position: vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
> Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
> Motorstärke: 7,5 kW

Pos. 4: 2. Profilierspindel
--------------------------------------------
> Position: vertikal rechts
> Anzahl Werkzeuge: 3 (Hub 2 x 100 mm) oder 4 (Hub 3 x 80 mm)
> Werkzeugspannlänge: 320 mm
> Spindelhub vertikal pneumatisch: 240 mm für Holzstärken 68 - 92 mm
> Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW

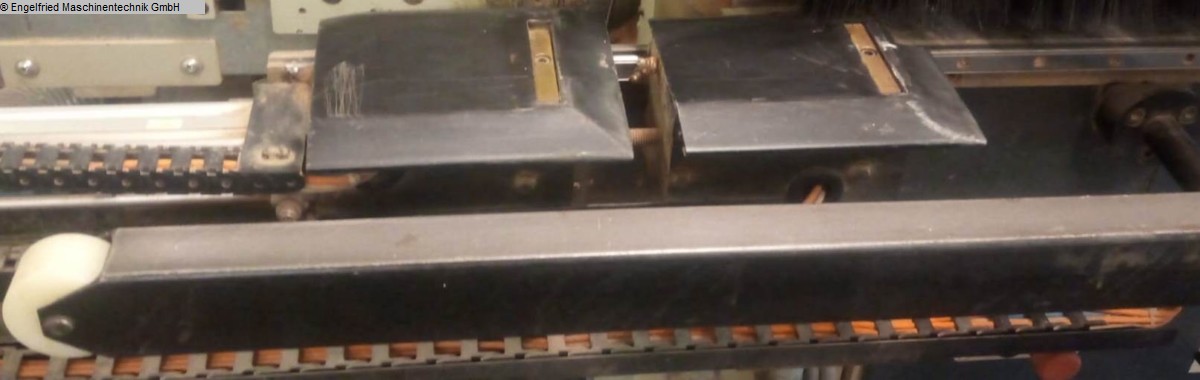

2 axial getaktete Vorschubwalzen gegenüber der Profilierspindel,
zur Fertigung von schmalen, kurzen Teilen (z.B. glasteileden Sprossen)

Sprossenführung bestehend aus:
Sprossenstützleiste von oben im Bereich von Profilfräsaggregat vertikal rechts
und Profilierspindel.


Pos. 5: Profilfräsaggregat horizontal oben
--------------------------------------------
> Spannlänge: 40 mm
> Spindeldurchmesser: 40 mm
> Motorstärke: 3,0 kW
> Drehzahl 5.850 U/min
> Werkzeugflugkreis max. 130 mm
> Verstellweg axial 30 mm, 2 Positionen
> Verstellweg radial 125 mm, 4 Positionen, manuell

Pos. 6: 3. Profilierspindel (Beschlagspindel)
--------------------------------------------
> Position: vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg axial 115 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg radial 110 mm, 8 Positionen mittels Pneumatikrevolver
> Spindeldrehzahl: 5850 U/min
> Spindeldurchmesser: 40 mm
> Werkzeugflugkreis max.: 210 mm
> Motorstärke: 3,8 kW

Weitere Merkmale
--------------------------------------------
> online-fähig
> Elektrische Vorschubhöhenverstellung incl. mechanischer Digitalanzeige
und manueller Vorschubbalkenklemmung
> Umfälzeinrichung zum aussrissfreien Umfälzen
> Umfräswagen zum Umfräsen von Flügeln mit Rahmenbreiten unter 500 mm.
Automatische Klemmung pneumatisch. Minimale Rahmenhöhe 450 mm
> Doppelteilepaket

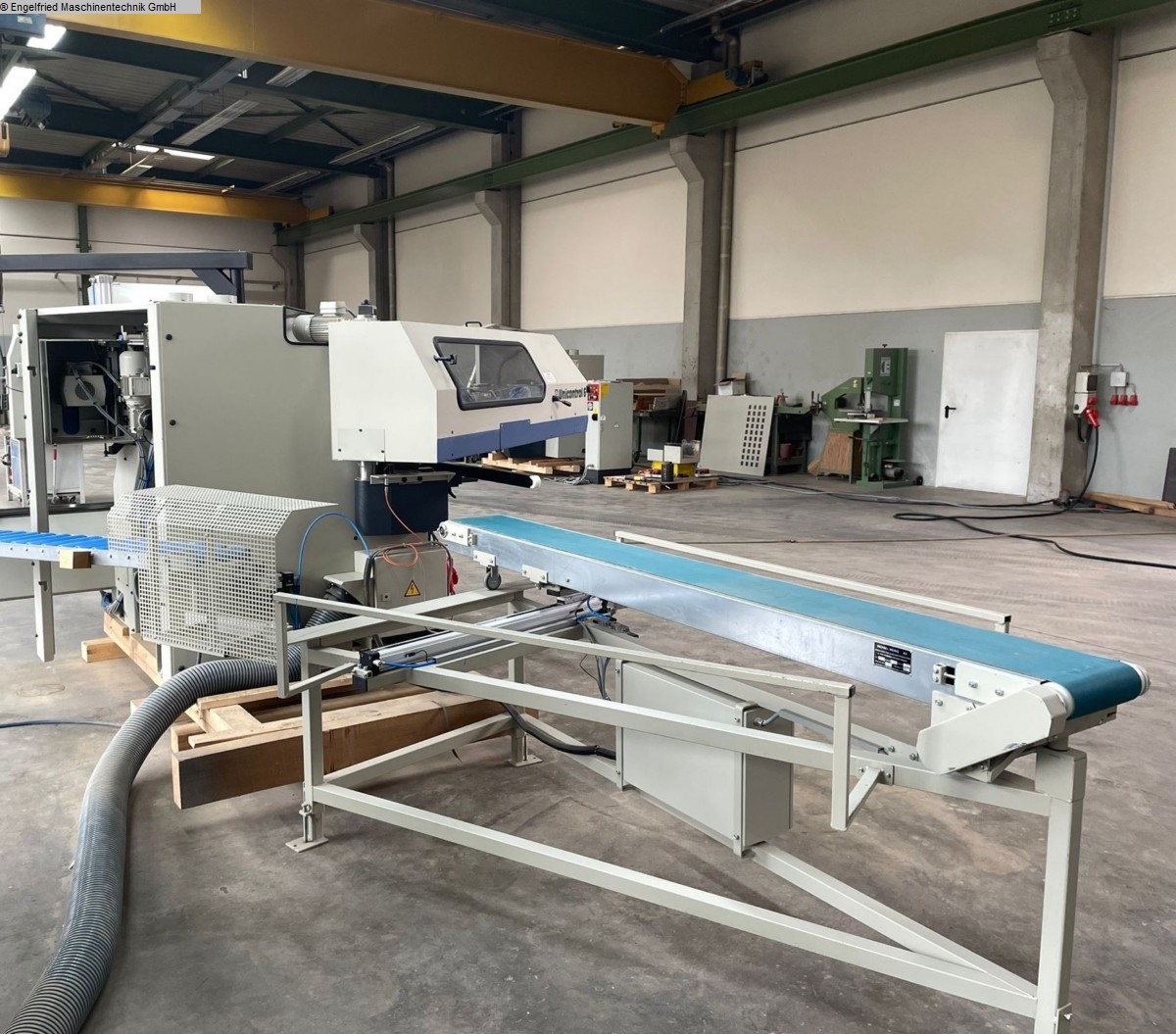

> Rückfördereinrichtung für 1-Mann-Bedienung: Schwenkband
> Bildschirmsteuerung
> Schrägfenstereinrichtung
> elektronische Winkelanzeige für Schrägfenster
> Industrie-PC, mit Windows PC-Steuerung/NEXUS

Absaugstutzendurchmesser:
--------------------------------------------
Ablängsäge 80 mm
Schlitzspindel 140 mm
Profilspindel 1 140 mm
Profilspindel 2 140 mm
Nutgerät von oben 80 mm
Beschlagspindel 120 mm

OPTION:
gebrauchte Leitz Werkzeuge Bj. 2009:
- IV 68/78 Holz (zusätzlich vorbereitet fürIV 88,
geteilte Büchsen)
- und IV 68/78 Holz-Alu.
- Inklusive umfangreichen Ersatzmessern

Bilder nicht original. Sind von einer baugleichen Maschine, die von uns
überholt wurde.

Sollten die technischen Eigenschaften dieser Maschine Ihren Vorstellungen
nicht entsprechen, setzen Sie sich bitte mit uns in Verbindung. Unser
langjährig erfahrenes Team unterstützt Sie gerne bei eventuellen Anpassungen
bzw. bei der Suche nach einer Ihren Anforderungen entsprechenden Maschine!

(technische Daten laut Hersteller - ohne Gewähr !)
