Technische Daten zur Maschine

Zusatzinformationen

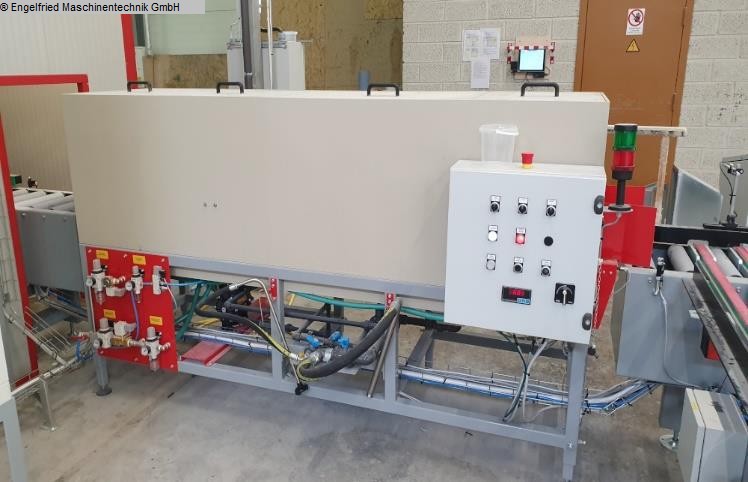

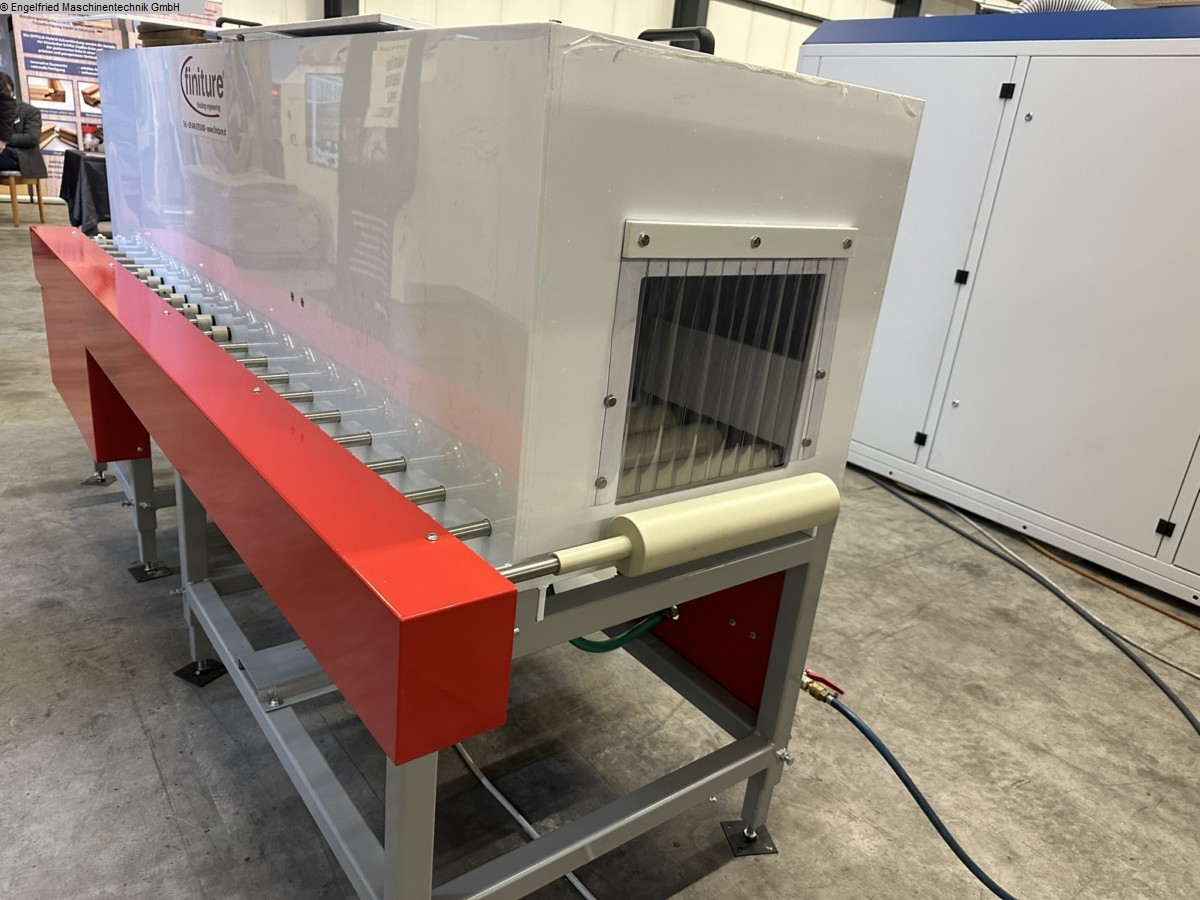

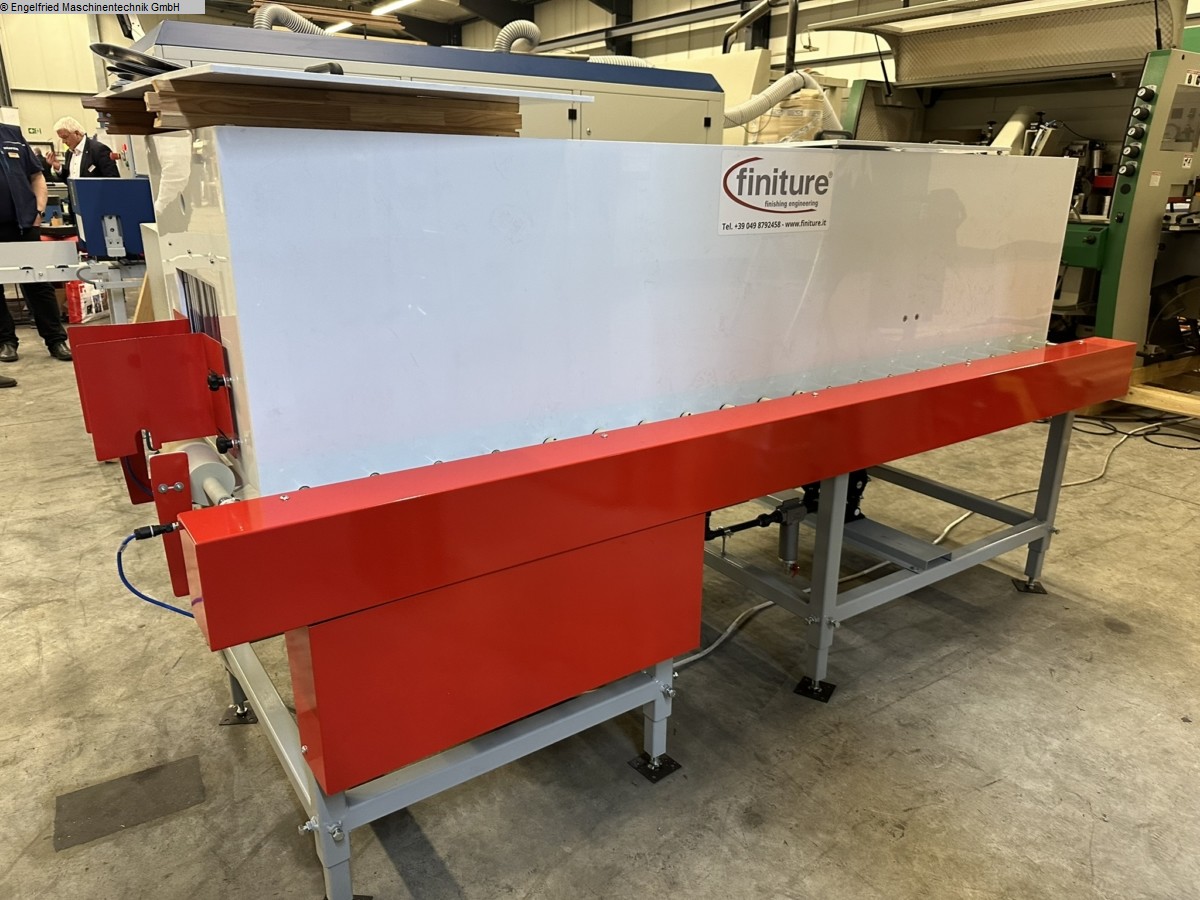

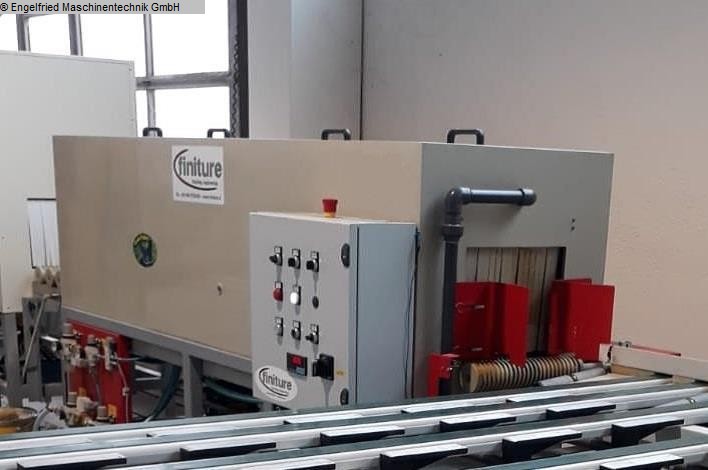

Horizontale Imprägnieranlage 'Pro flow' für Einzelteile mit Spülkreislauf.
---------------------------------
Funktionsmerkmale:
Maschine für ein horizontales Fluten von Einzelteilen. Das Produkt wird durch
eine Düsenreihe geflutet. Das überschüssige Produkt wird dann durch Luftdüsen
abgeblasen.
Die Pumpe und die Luftdüsen sind automatisch gesteuert und werden nur dann
betätigt, wenn das Werkstück durchläuft. Auf diese Weise wird der
Druckluftverbrauch gesenkt. Der Umlaufbetrieb sorgt für minimalen
Produktverbrauch.
---------------------------------
Baumerkmale:
Struktur
Robustes Stahlgestell, mit hochfesten, wasserlöslichen Produkten lackiert.
Maschinenkörper aus heißversiegelten, dicken Polypropylenplatten.
4 unabhängige Kammern für Einlauf, Fluten, Abblasen und Auslauf.

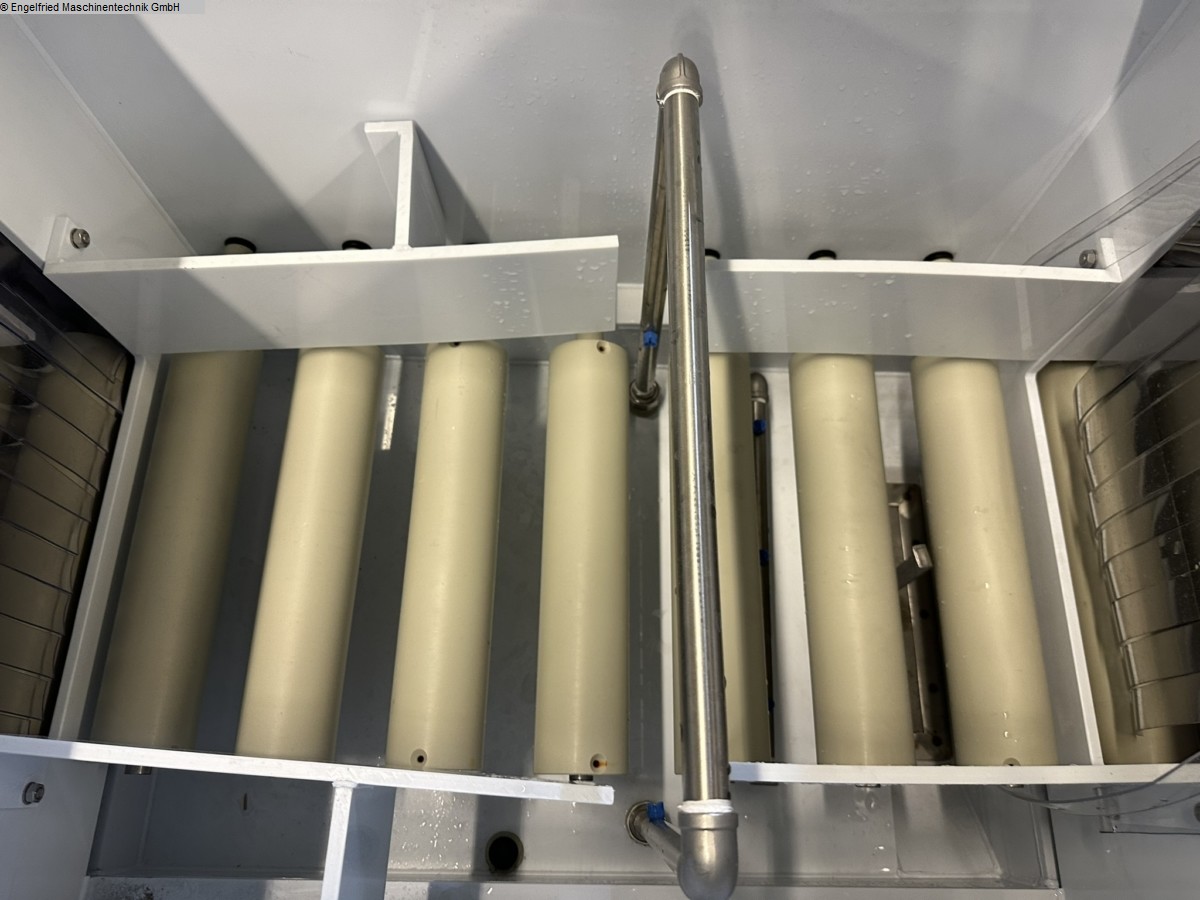

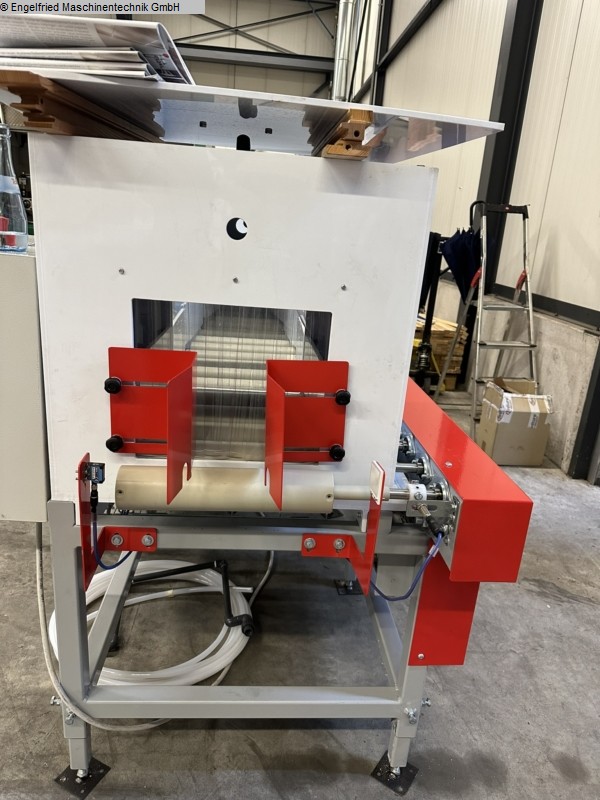

Horizontaler Vorschub der Werkstücke
Durch motorgetriebene Rollen aus Kunststoff mit Rillen.
Elektrischer Umrichter zur Kontrolle und zur Änderung der Fördergeschwindigkeit.

Getriebe
Die Maschine ist mit einem exklusiven System ausgestattet, so dass alle
Getriebe außerhalb der Flutkammer angeordnet und leicht zugänglich für den
Bediener sind, um eine längere Betriebsdauer zu garantieren und die
Wartungsoperationen zu erleichtern.
Die beweglichen Bauteile werden durch Abdeckblechen und sachgemessene
Dichtungen geschützt.

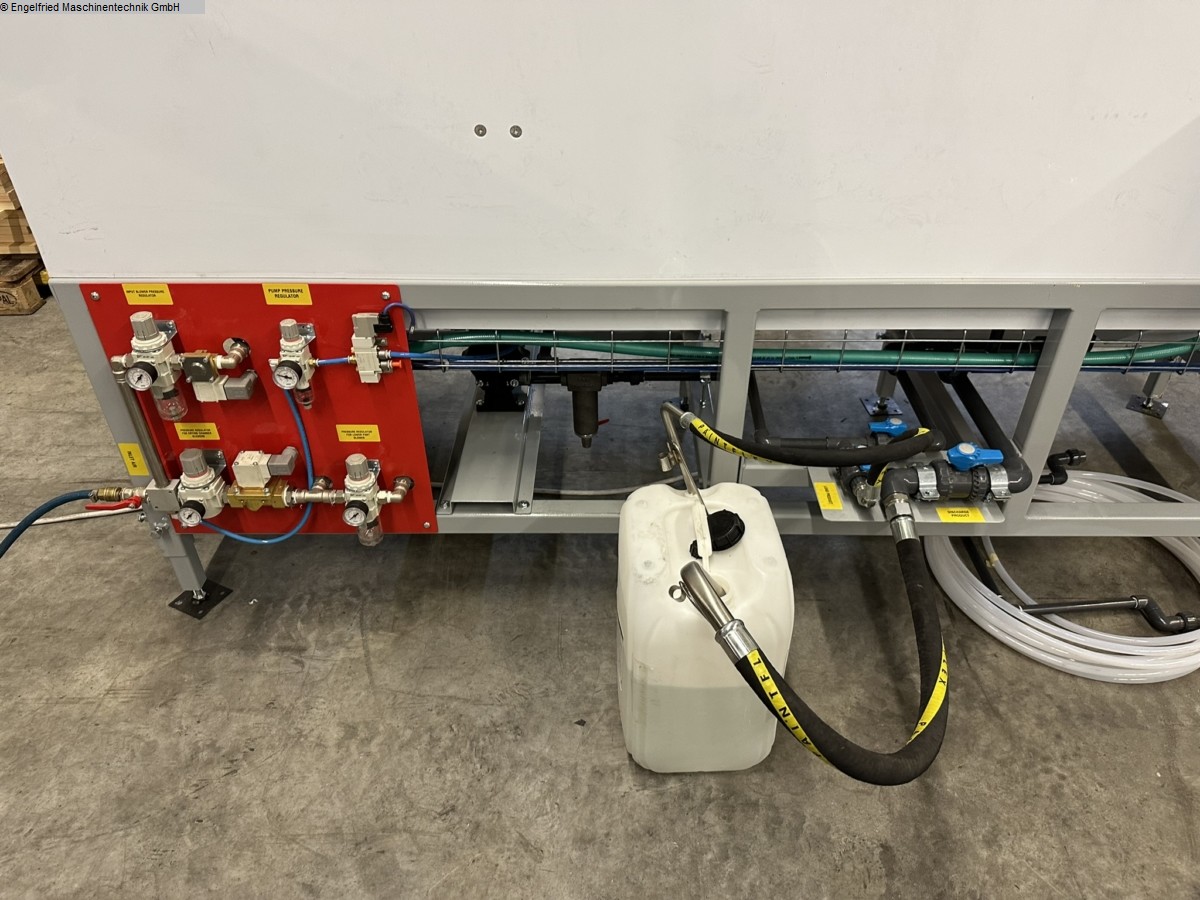

Umwälzpumpe
Pneumatische Doppelmembran-Pumpe mit Ventilen, Dichtungen und Membranen aus
Nitrilkautschuk und Gehäuse aus Kunststoffmaterial (PVDF).

Luftdüsen
In der ersten Kammer ist ein Abblassystem vorhanden, um Produktausstritte zu
vermeiden.
Ein zweites Abblassystem nach der Flutkammer bläst das überschüssige Produkt
vom Werkstück ab.

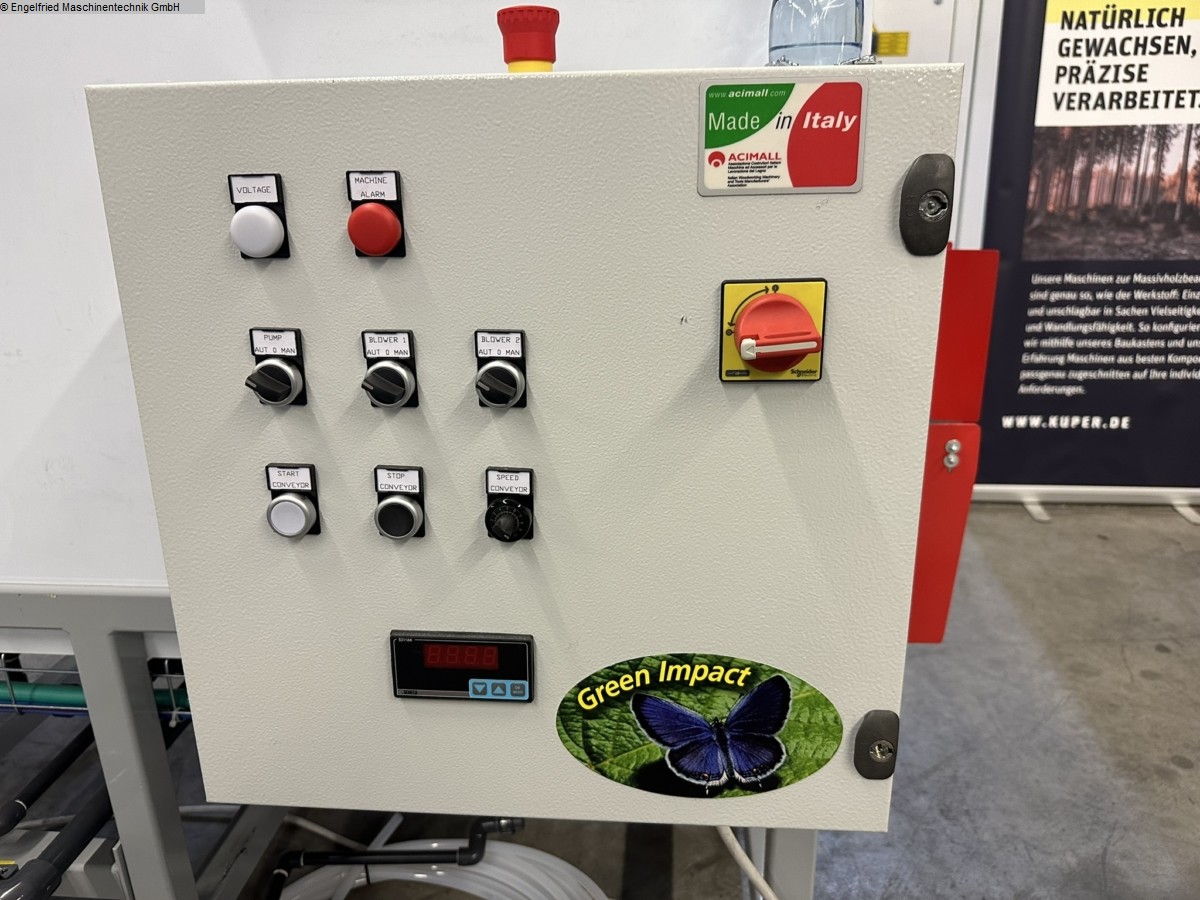

Elektrische Schalttafel
Gemäß CE, Schutzgrad IP 55. Einschließlich Wechselrichter, um die
Vorschubsgeschwindigkeit einzustellen.

Technische Merkmale
Länge mm 2700
Breite mm 1100
Fördergeschwindigkeit (Min./Max.) m/min 3-6
Motorleistung Zuggruppe kW 0,37
Installierte elektrische Leistung kW 0,5
Abstand zwischen Ein- u. Auslaufrollen mm 2520
Arbeitshöhe (einstellbar) mm 850 +- 150
Min. Länge der zu flutenden Werkstücke mm 250
Max. Breite der zu flutenden Werkstücke mm 300
Max. Höhe der zu flutenden Werkstücke mm 250
Druckluftverbrauch lt/min 2000
Druck der nötigen Druckluft bar 6

Ausstattung und vorhandene Zubehör
Spülkreislauf für Pro Flow
---------------------------------
Preis der o.g. Maschine: auf Anfrage!

zzgl. Verpackung und Transport
---------------------------------
(Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
