Technische Daten zur Maschine

Zusatzinformationen

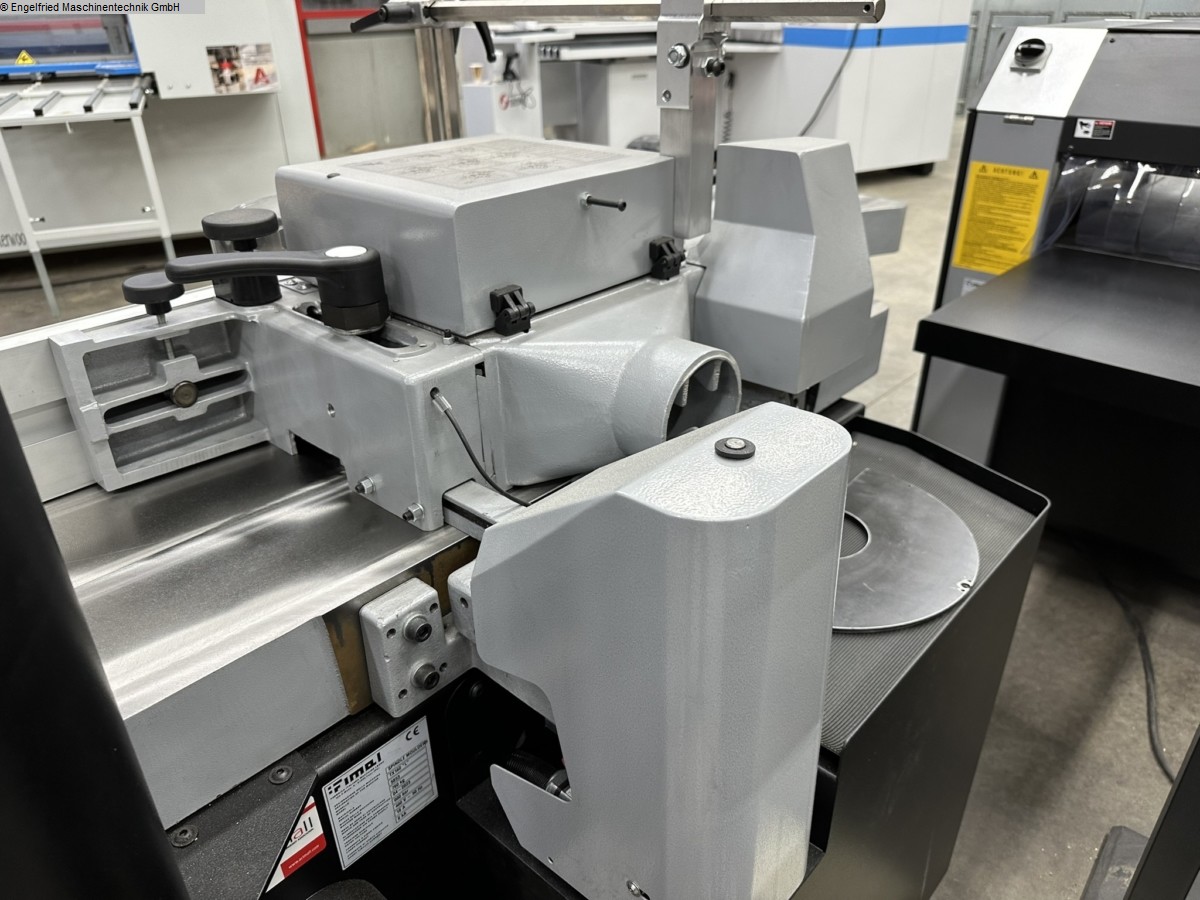

FIMAL Schwenkspindelfräse TX 160 L
--------------------------------------------

4-Achs Steuerung: Spindelhöhe, Schwenkung, Parallelverstellung des
Fräsanschlages und Verstellung der motorischen Tischeinlage, einschl. oberes
Bedienpult mit automatischem Stern-Dreieck-Anlauf Fräsmotor. Touchscreen,
Werkzeugverwaltung und Programmsteuerung auf Windowsbasis
Fräsanschlag einschl. gesteuerter Parallelverstellung (1. Achse),
Handradverstellung mit num. Anzeige für vordere Anschlagbacke, elektrische Weg-
Schwenkeinrichtung für den kompletten Anschlag, Schnellspannhebel für
Fixierung, Alu-Anschlagbacken und Andruckvorrichtung
gesteuerte elektromotorische Spindelhöhenverstellung (2. Achse)
gesteuerte elektromotorische Spindelschwenkverstellung (3. Achse): - 45° bis +
45°
Auf den Fräswerkzeugdurchmesser einstellbare Tischeinlage (statt
Tischeinlegeringe),
Die Tischeinlage ist motorisch gesteuert (4. Achse)
Fräsgeschwindigkeiten: 1500/3000/4500/6000/8000/10000 U/min. (Anzeige über
Touchscreen)
Elektrik und Schutzvorrichtungen gem. CE Norm
Tischabmessung: 1.200 x 780 mm
Max. Werkzeuggröße unter Tisch: d= 320 mm, H= 50 mm
Motor: 7,5 kW / 10 PS / 50 Hz
Ausführung „L“ mit beidseitiger Tischverlängerung und ausziehbare
Werkstückauflage
mit NOT-AUS-Taster
Rechts-Links Lauf nach CE Norm
Bogenfräsanschlag

Option mit Mehrpreis:
4 Rollenvorschub Typ VSA 2048 L
Gleichmäßige Vorschubgeschwindigkeit ohne Kraftverlust
Rechts- und Linkslauf
Inklusive Stativ, individuell schwenk- und einstellbar für
horizontalen und vertikalen Einsatz
Acht Geschwindigkeiten möglich, Geschwindigkeitsauswahl
über Schalter und Wechselgetriebe

Mehrpreis: 1.149,00 Euro

Frachtkosten, einschließlich Aufstellung und 4 Stunden Einweisung:
Mehrpreis: 1.400,00 Euro

(technische Angaben laut Hersteller - ohne Gewähr)
