Technische Daten zur Maschine

Zusatzinformationen

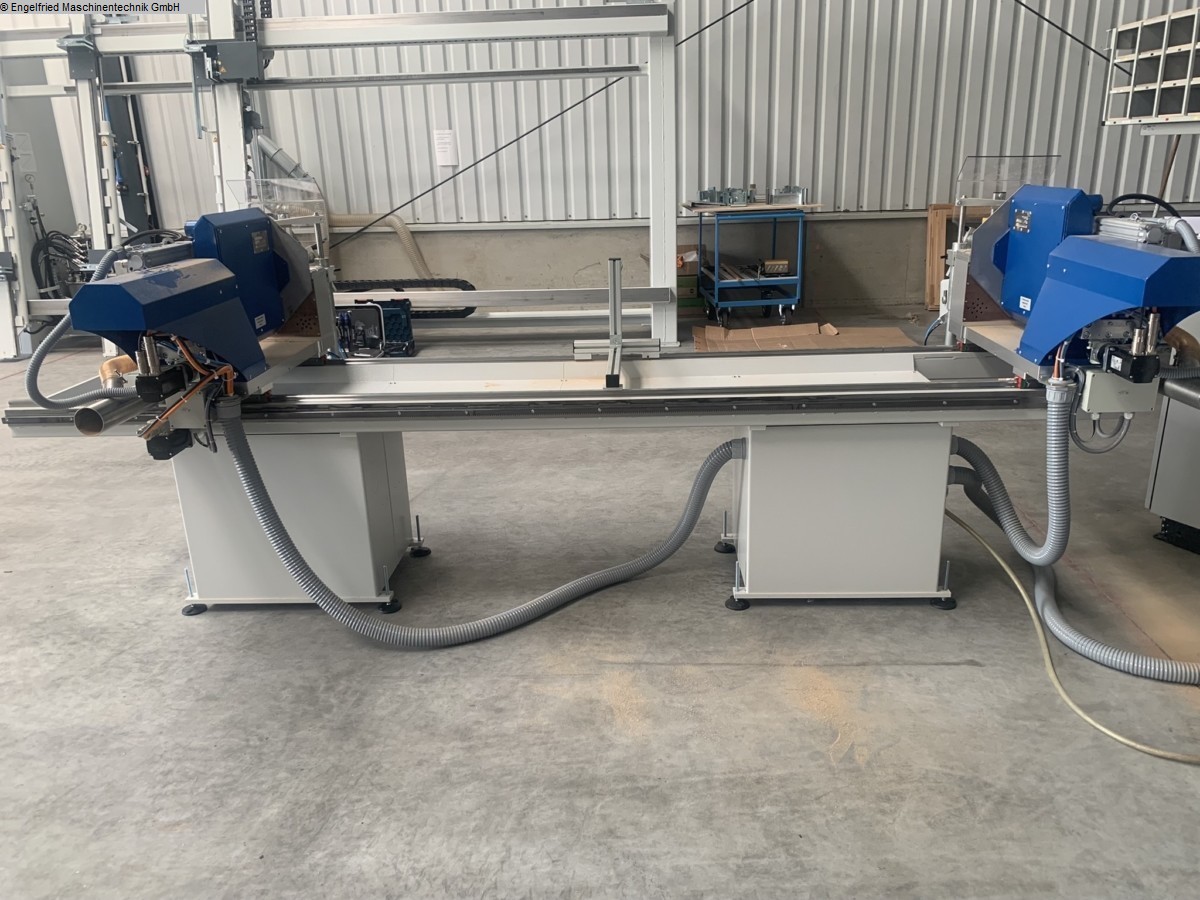

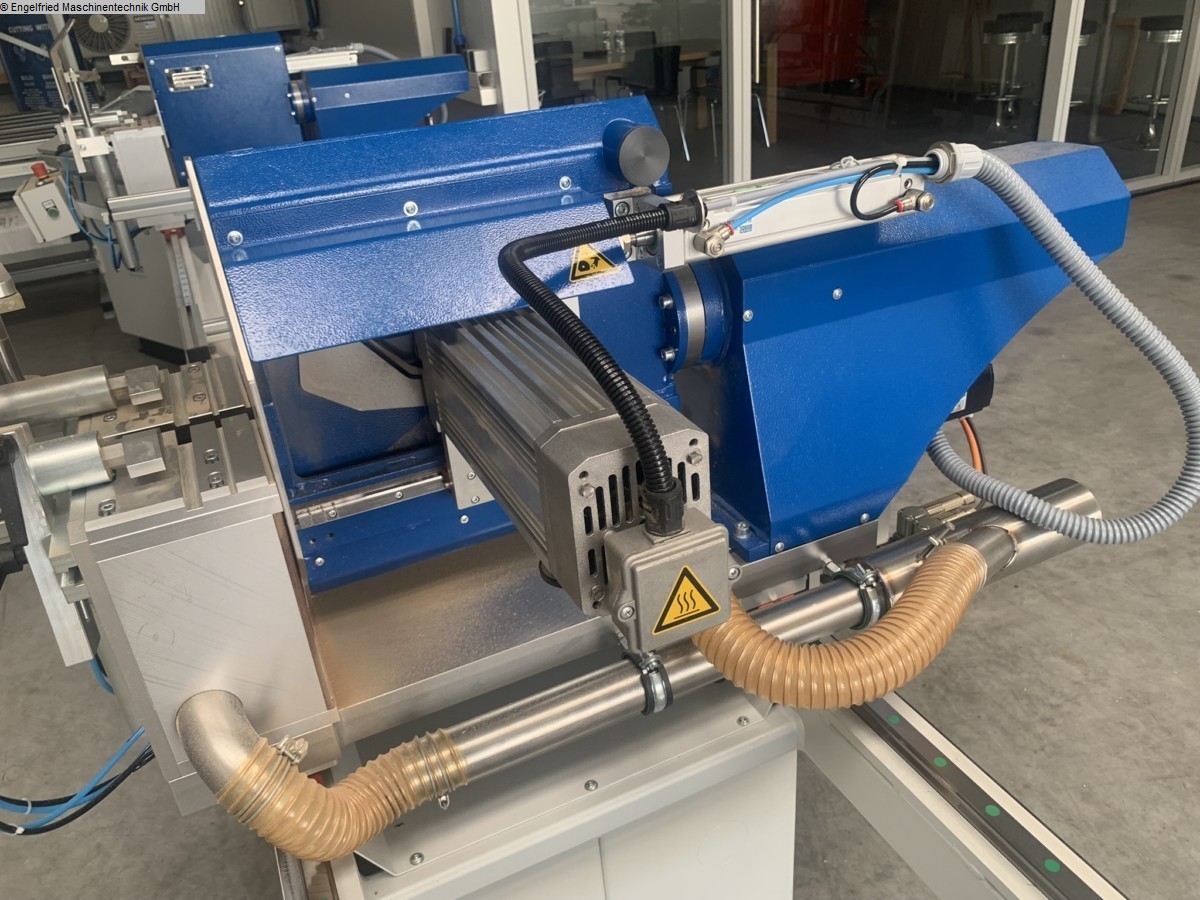

HECHT Doppelgehrungssäge Exenso DS350E - 3000 mm
--------------------------------------

Für Holzglasleisten, Sproßen, Profilleisten, Aluminiumleisten, usw.

Pos. 1.1 Artikelnummer 942.5103
1 Stk. HECHT Exenso DS350E
- Arbeitslänge 3000 mm

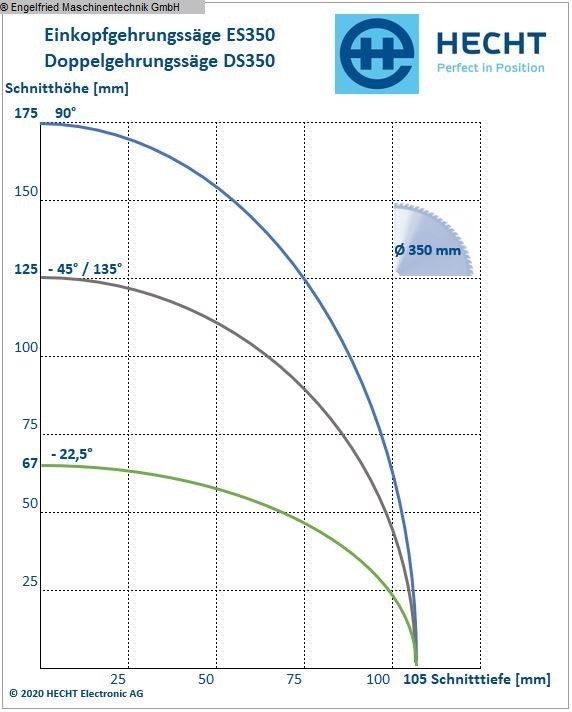

- Schwenkbereich 22,5° (Innen) bis 135°(Außen)

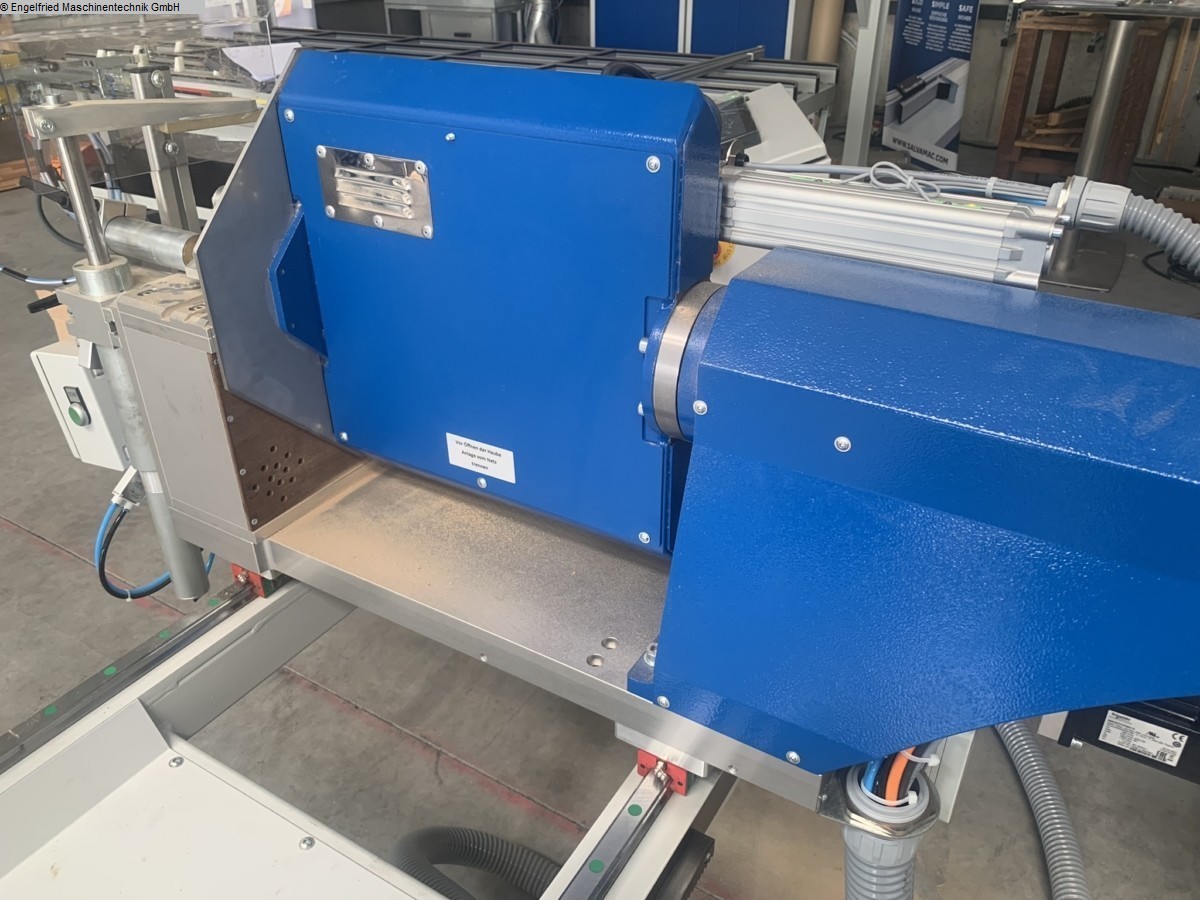

- rechter Kopf verfahrbar
- Sägeblattaufnahme Ø 350 mm
- Incl. 1 Stck. Mittelstütze.
- Klemmen der Aggregate pneumatisch.

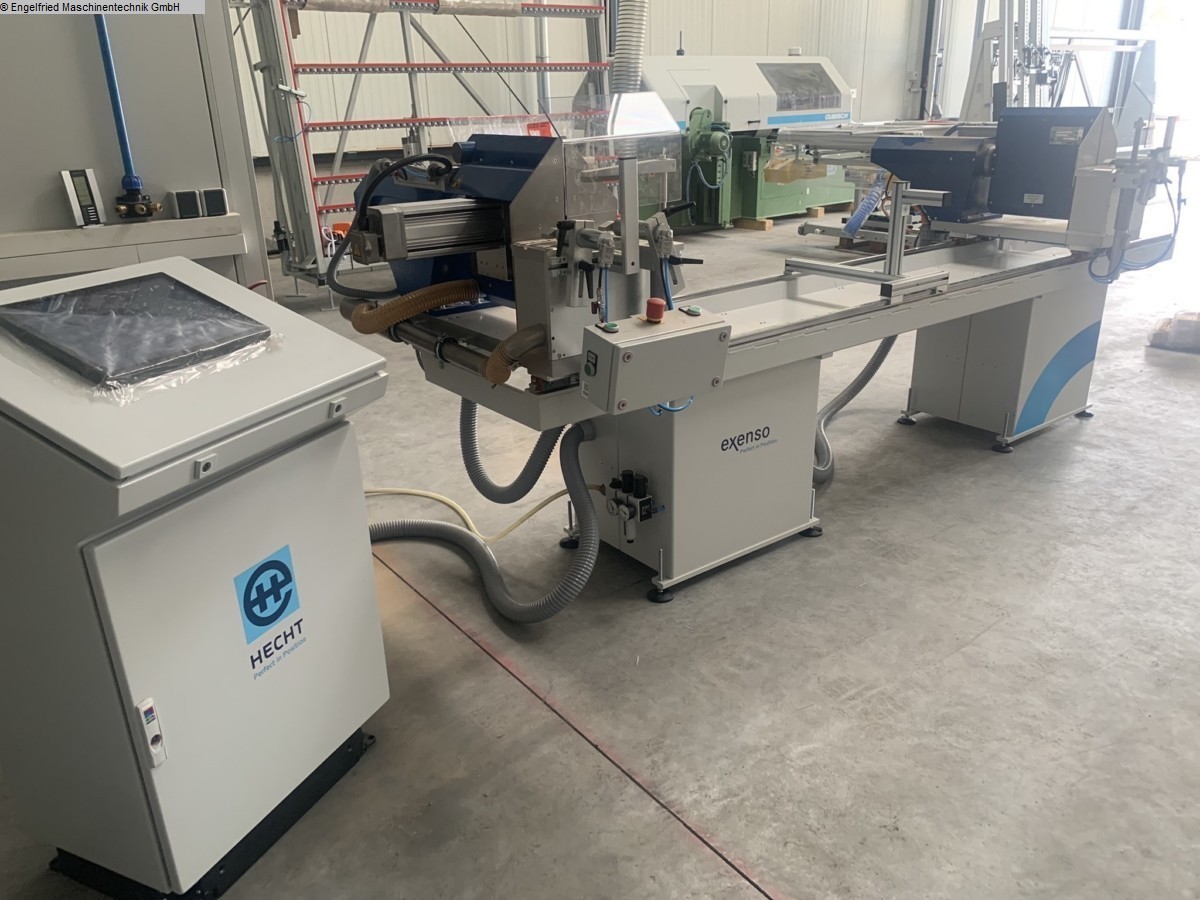

- Positioniersteuerung Exenso DS3 mit Touch-Panel-15“ Display im
staubgeschützten Monitorgehäuse.
- 3- Achs Steuerung, 1 Längsachse und 2 Schwenkachsen.
- Eingabe der Schnittdaten per Hand
- Verarbeiten von Daten aus einer Zuschnittliste (Datensatz nach Vorgabe)
- Verarbeiten von Messstabdaten (Funkmessschieber GMF)
- Ethernetanschluss 10/100 (TCP/IP)
- USB Schnittstelle

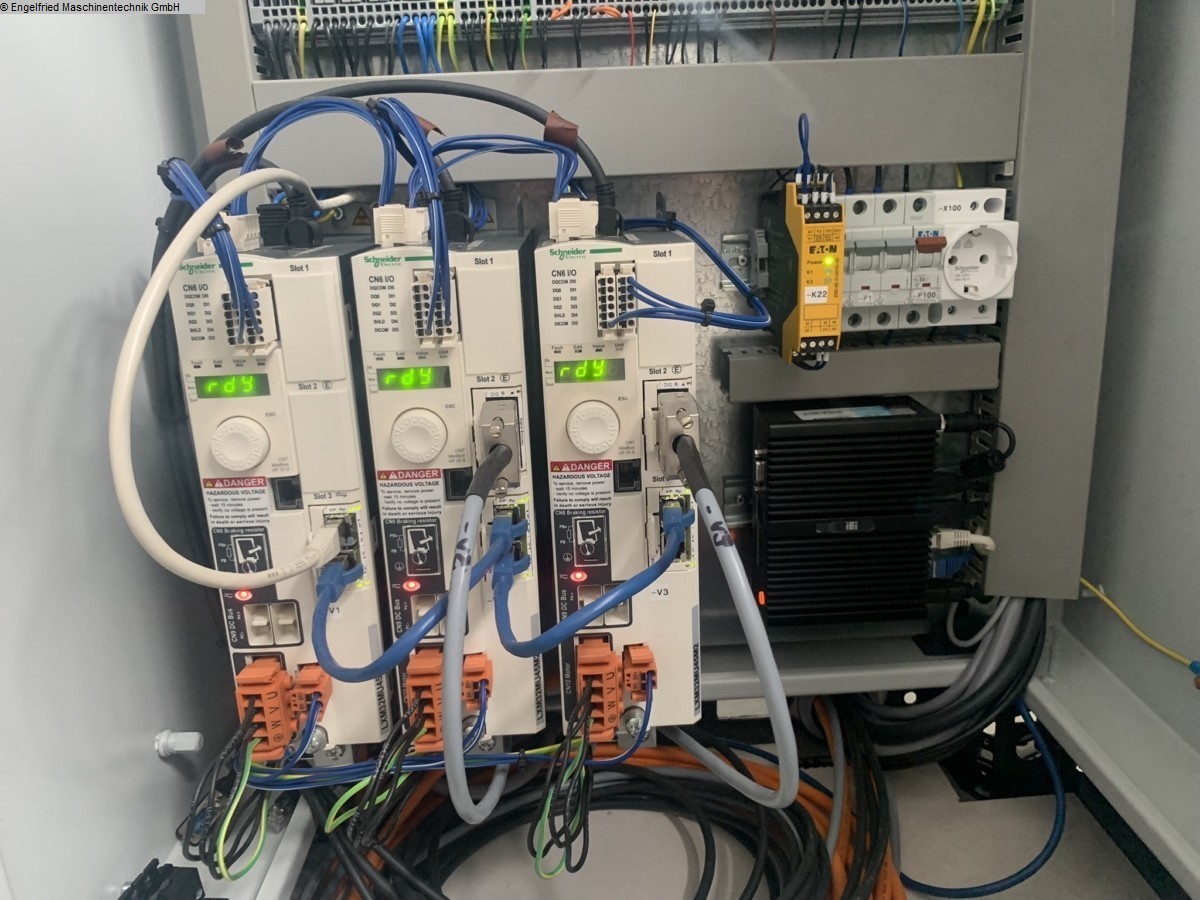

- Incl. Schaltschrank, Motor und Softwarelizenzen.

Pos. 1.2 Artikelnummer 723.0121
2. Stk. DS Sägeblatt Holz
Schräg-/ Schräg-/Flachzahn - Positiv

Pos. 1.3 Artikelnummer 942.5236

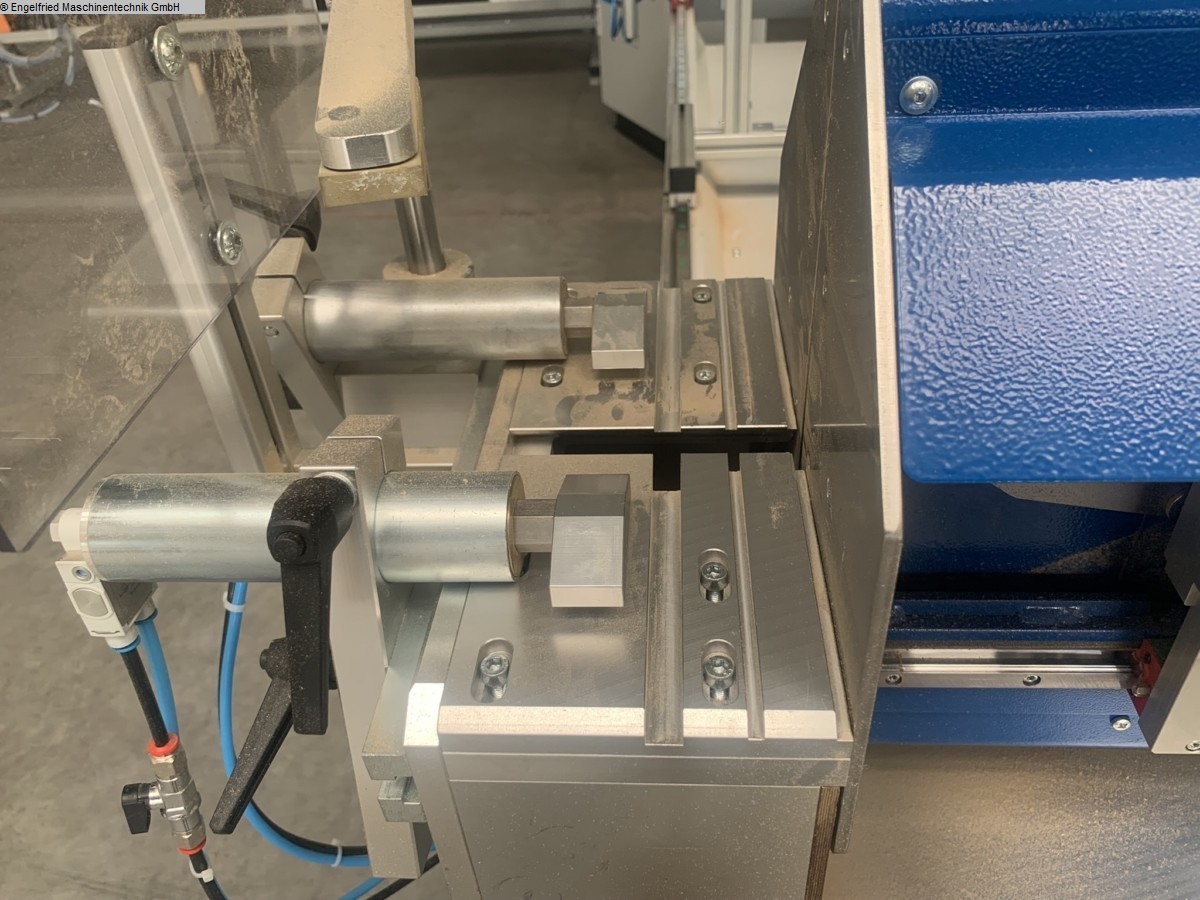

2 Sätze DS Werkstückspannung kombiniert
Kombinierte Werkstückspannung bestehend aus:
Schwenkspanner pneumatisch- zur Spannung des Materials von oben.
(Freier Zugang zum Arbeitstisch)
Horizontaler Spanner pneumatisch - Verdrehsicherer Spannzylinder mit Druckstück.
Die Spanner sind über die Steuerung der Säge einzeln anwählbar.
Auch kann die Spannfolge über Steuerung eingestellt werden.
Inklusive Sicherheits-Vorspanndruck
Lieferumfang bei 2 Sätzen:
- 2 Stück (links/rechts) vertikale Schwenkspanner.
- 2 Stück (links/rechts) horizontale Spanner.

Pos. 1.4 Artikelnummer 942.5997
DS Vorschubeinrichtung pneumatisch

Pos. 1.5 Artikelnummer 945.2007
Verpackung DS350 (Transportgestell)
--------------------------------------
Gesamtpreis in dieser Ausführung ab Werk - auf Anfrage!
--------------------------------------

ALTERNATIVE Optionen, Preise auf Anfrage!
--------------------------------------
Für horizontale Spannung der Reststücke bei stumpfen Glasleisten anstelle
des 2. Satzes Pos. 1.3 943.5236 DS Werkstückspannung kombiniert!

Pos. 2.1 Artikelnummer 942.5201
ES / DS Werkstückspannung von vorne
- 2 Stück Spannzylinder verdrehgesichert
- 2 Stück Zylinderhalter mit Klemmhebel
------------------
Bei überfälzter Glasleiste, anstelle Standardplatten ohne Nut:

Pos. 2.2 Artikelnummer 942.5241
DS350 Tischauflagen genutet nach Kundenmuster
Die montierten Tischauflagen werden nach Kundenzeichnung gefräst.
Bitte senden Sie uns alle Profilzeichnungen, die gesägt werden sollen
(pdf, dxf und Handmuster)

------------------
Falls z.B: auch Aluminium gesägt werden soll:
Pos. 2.3 Artikelnummer 942.5203
DS Vorschubeinrichtung hydropneumatisch (anstatt Vorschubzylinder pneumatisch)

------------------

OPTIONALES Zubehör, mit Mehrpreis auf Anfrage:
-----------------------------------
Pos. 2.4 Artikelnummer 942.5237
DS Software "Überlänge" (Folgeschritte müssen bestätigt werden)
Ablaufsteuerung incl. Hardware. Nach Eingabe eines Zuschnittmaßes > max.
Zuschnittlänge der Anlage erfolgt der Zuschnitt getaktet. (Linkes Aggregat
schneidet, Rechtes Aggregat verschiebt das Materialund schneidet
auf Maß.)
------------------

Pos. 2.5 Artikelnummer 944.1023

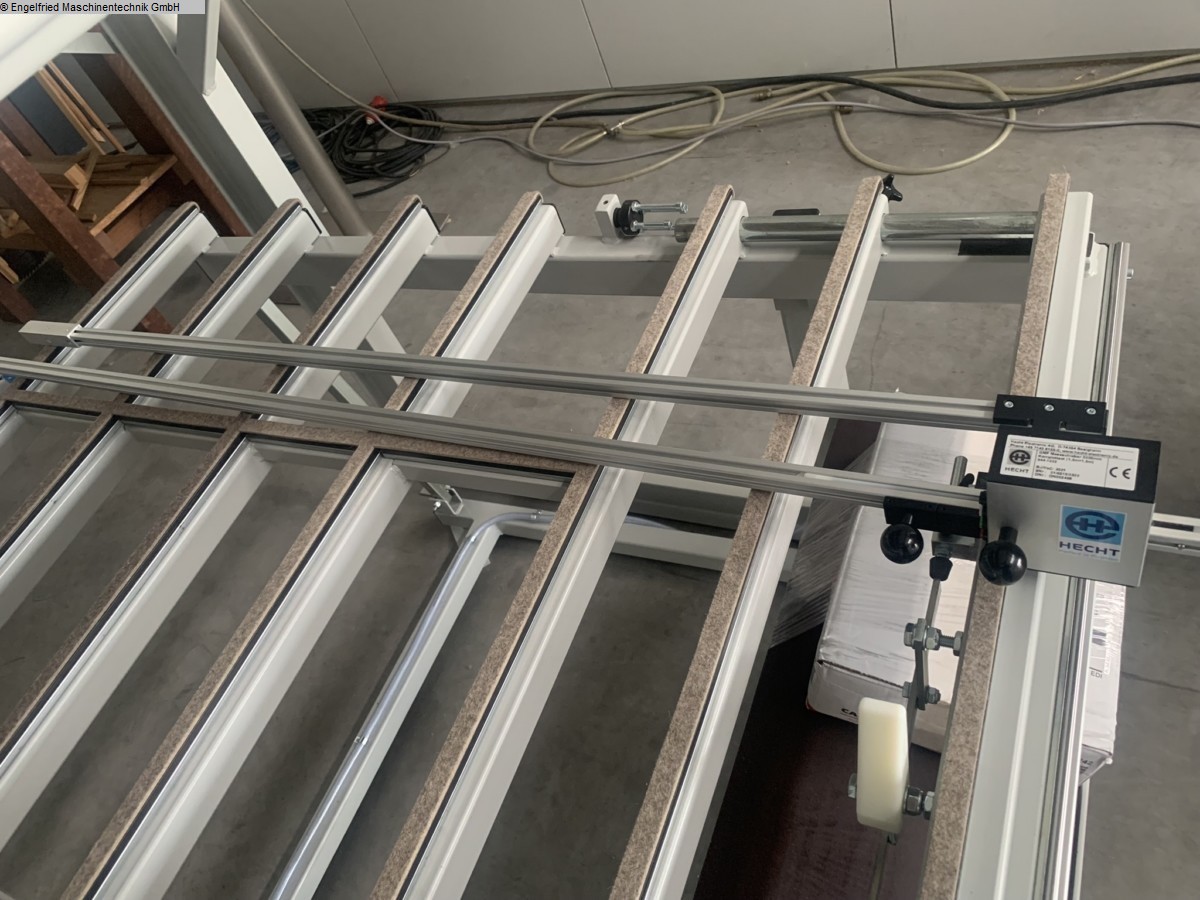

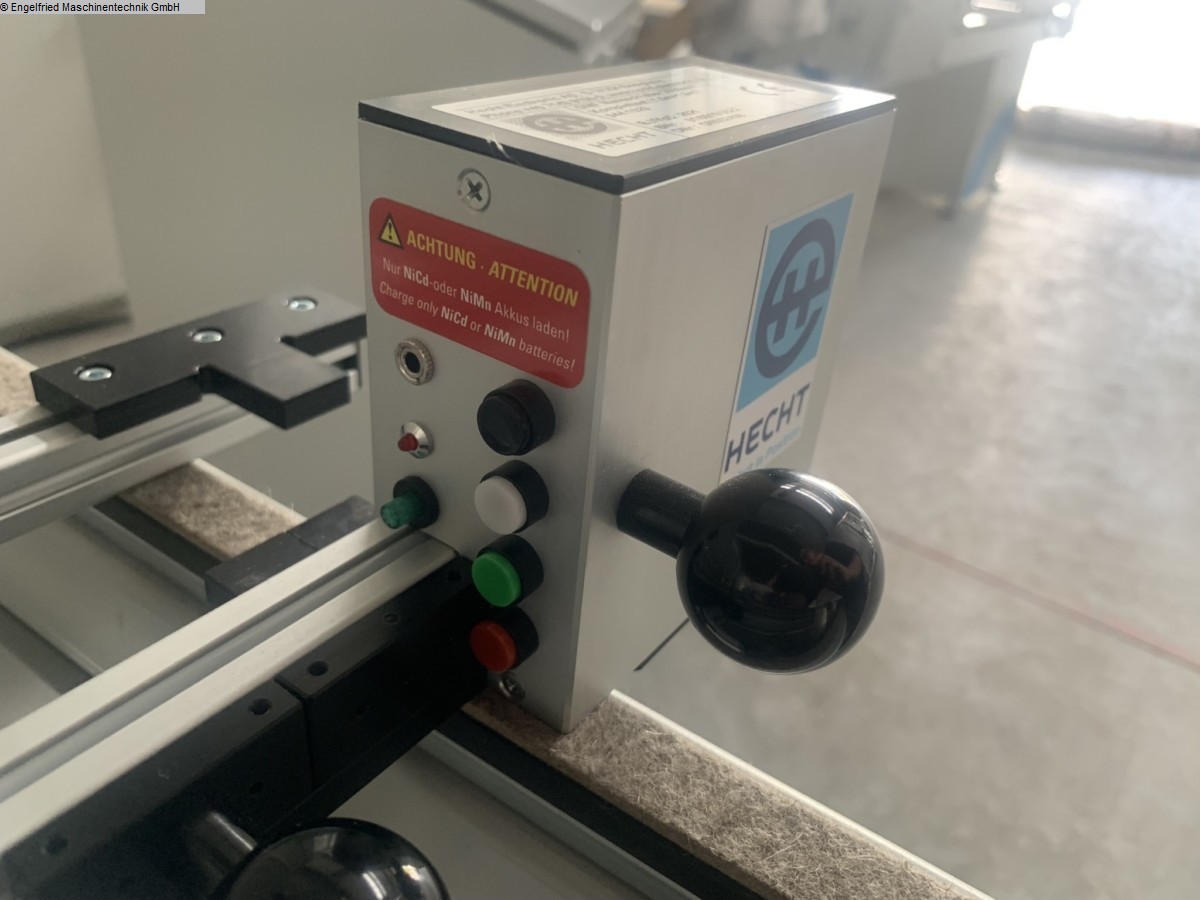

GMF Messschieber 3000mm Komplettset (1500mm plus Verlängerung 1500mm)
incl. Ladegerät und Empfänger.
Eine robuste Alu – Messschiene mit einem Messbereich von 3.000 mm ist
ideal für die Vermessung der Glasleisten.
Funktionsweise
Für den Einsatz an Türen und großen Fensterflügeln kann der Messschieber GMF
sicher und schnell mechanisch bis zu einer Messlänge von 3.000 mm erweitert
werden.
Basislänge: 1.500 mm
Verlängerung: 1.500 mm, automatische Erkennung
Genauigkeit von ±0,1mm
Auflösung von 0,02 mm.
Maßübertragung über Funkschnittstelle zur Steuerung oder zum PC.
Microcontroller-Ladegerät für Akkupack 100-240V Eingangsspannung und
Netzadapter für Euro/UK/US/AUS.

Pos. 2.6 Artikelnummer 945.2006
Verpackung GMF Rohr Ø220x2000 mm

------------------
Bei gewünschter Ansteuerung der Säge durch Ihre Fensterbausoftware:

Kein Problem: Die Softwareabteilung von Hecht hilft Ihnen auch beim Anpassen
Ihres bestehenden Datensatzes für die Übergabe an die Säge!

Pos. 2.7 Artikelnummer 942.9999
Exenso Datenschnittstelle
Einlesen eines Datensatz zur schnellen und komfortablen Positionierung.

Hinweis: Bitte prüfen Sie die HECHT Standard Datensatzbeschreibung und senden
uns bitte einen Musterdatensatz zu. Abweichungen von diesem Datensatz werden
separat programmiert und der Aufwand berechnet.
Bitte stellen Sie uns Musterdatensätze zur Verfügung,
die alle relevanten Bearbeitungen/Informationen abdecken.

Die Datenschnittstelle ist kompatibel mit:

- Hecht Exenso Comfort ab Baujahr 2019
- Hecht Exenso Doppelgehrungssäge DS 350 ab Baujahr 2019

Preis nach Aufwand, bitte fragen Sie uns an!
------------------
Fracht- und Inbetriebnahmekosten auf Anfrage!

Bitte beachten Sie bei unseren Neumaschinenangeboten auch Optionen wie
Arbeitslänge 4.000 mm
Sprüheinrichtung für Aluminium Sägen

und vieles mehr!

(Technische Angaben laut Hersteller -ohne Gewähr!)
