1 gebrauchte Weinig Unicontrol 6 Fensteranlage
----------------------------------------------
Herstellerbeschreibung:

Zur Herstellung von Einzelteilen, Elementen und Kleinserien.

Spindelanordnung:

Eine Ablängsäge, eine einseitige Zapf- und Schlitzspindel,
eine rechte Profilierspindel, eine Zapf-Schlitzspindel und
Profilierspindel zur Aufnahme von mehreren Werkzeugen
übereinander geeignet, mit pneumatischer Spindelbewegung.

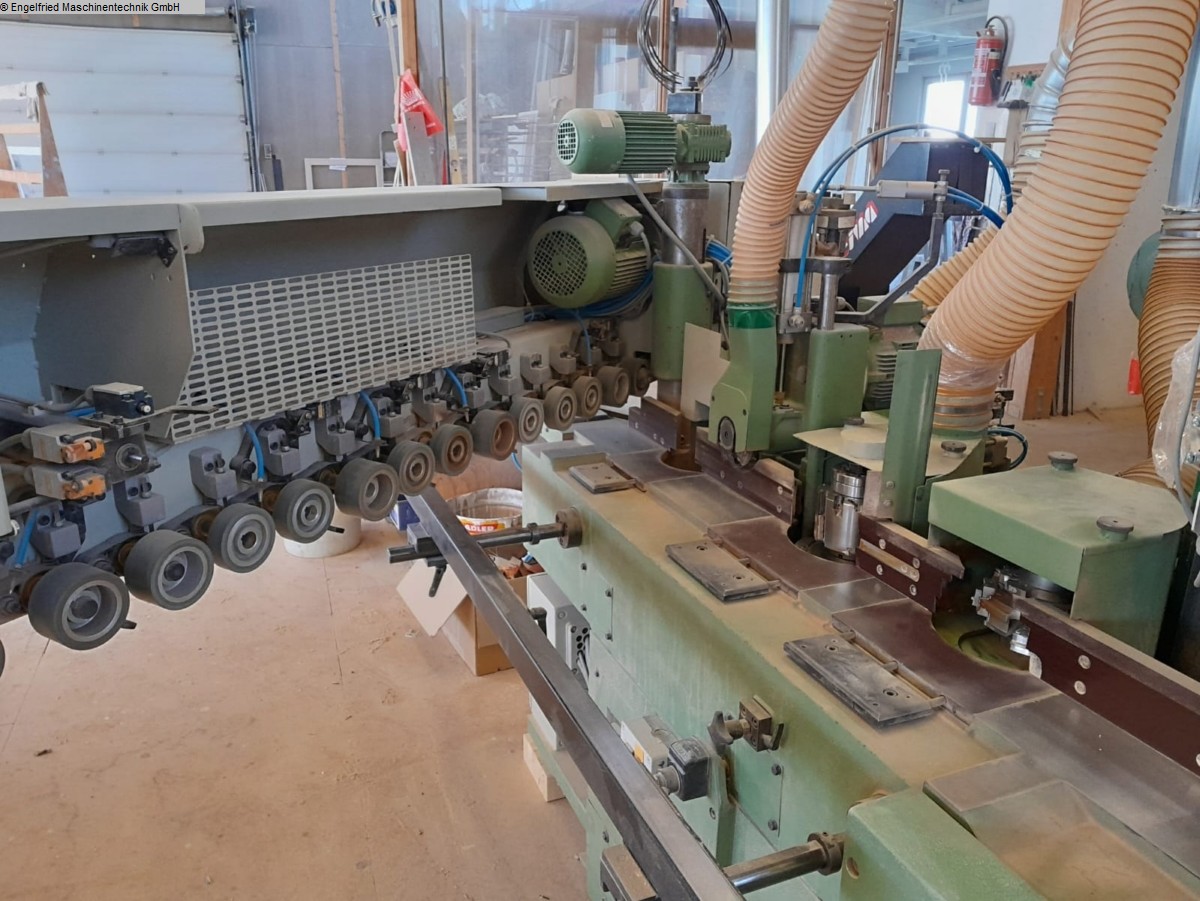

Schlitztisch mit motorischer Tischbewegung und automatischer
Übergabe in den durchgehenden, kettenlosen Gummiwalzen-
vorschub der Profiliereinheit, Höhenverstellung des Vorschubes
manuell.

Werkstückspannung über 2 pneumatische Spannzylinder.
Längenanschlag mit Skala und Leselupe für Rahmen- bzw.
Flügelaußenmaß.

Steuerung der Werkzeugpositionen (Längs- und Querbearbeitung)
per Wahlschalter vom Bedienpult.

Technische Daten
----------------------------------------------
Ablängsäge
----------
Anzahl der Werkzeuge: 1
Spindeldrehzahl: 2.800 Upm
Spindeldurchmesser: 40 mm
Werkzeugdurchmesser max.: 350 mm
Motor: 3 KW

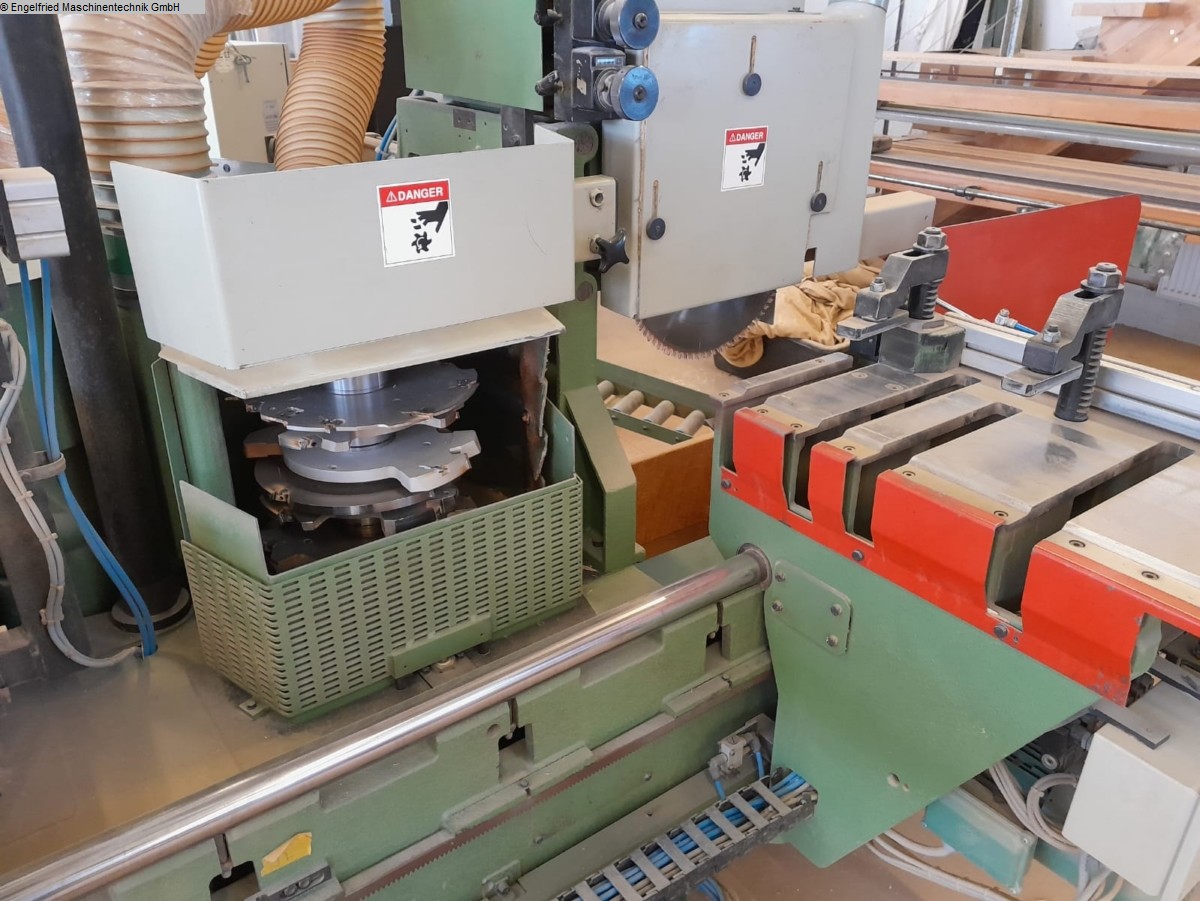

Zapf- und Schlitzspindel
------------------------
Anzahl Werkzeuge: 3/4 Stk. für Holzstärken IV 68 - IV 92
Spindeldrehzahl 3.500 Upm
Spindeldurchmesser 50 mm
Werkzeugspannlänge 320 mm
Werkzeugdurchmesser max. 320 mm
Motor 11 KW

Profilspindel
-------------
Anzahl Werkzeuge: 3/4 Stk. für Holzstärken IV 68 - IV 92
Spindeldrehzahl 6.000 Upm
Spindeldurchmesser 50 mm
Werkzeugspannlänge 320 mm
Werkzeugdurchmesser max. 232 mm
Motor 11 KW

Sonderausrüstung:

Gleichlaufspindel
-----------------
vor-zurück pneumatisch getaktet zum ausrißfreien Umfräsen von
Fensterflügeln, Rahmen und Türen.
Spindeldurchmesser 50 mm, 4 kW
Werkzeugspannlänge 120 mm, Werkzeugnulldurchmesser 112-140 mm,
Werkzeugdurchmesser max. 232 mm, Spindeldrehzahl 6000 Upm

Motorverstärkung für Gleichlaufspindel von 4 kW auf 7,5 kW

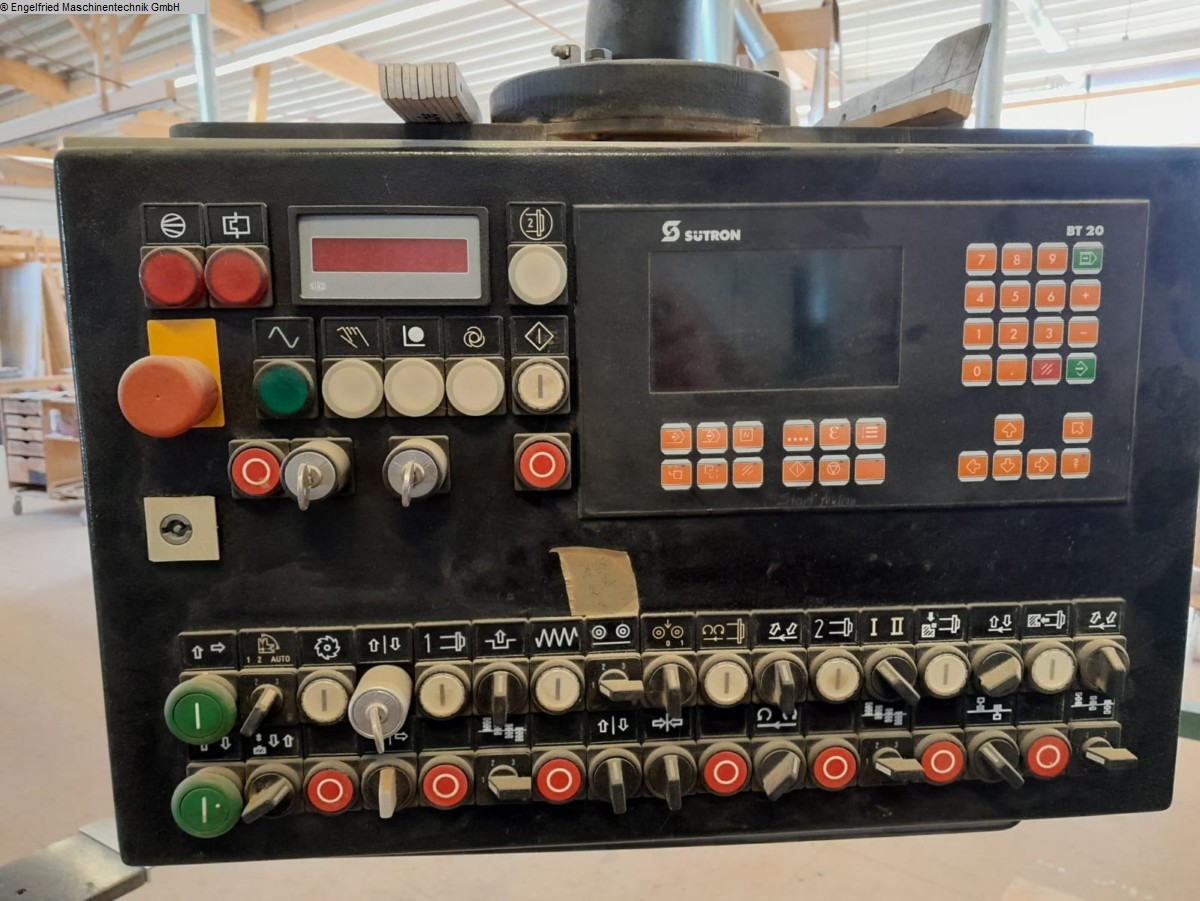

Bildschirmsteuerung für 99 Fenstertypen,
1 Typ kann bis zu 8 verschiedenen Teile enthalten mit je 2 Endprofilen
und 2 Längsprofilen,Fertigungsmöglichkeiten: Einzelteile, Doppelteile,
rahmenweise, serienweise, Umfräsen Dateneingabe über Tastatur mit integrierter
Bedienerführung und Fehlerdiagnose.

1 Nutspindel von oben
---------------------
Motorstärke: 2,2 kW
Drehzahl: 6000 UpM
Spindeldurchmesser: 40 mm, mit Passfeder 10 x 4 mm
Aufspannlänge: 13 mm
Spannlänge: 40 mm
Axialtakt 2 Stellungen
Radialtakt 2 Stellungen
max. Werkzeugdurchmesser 130 mm

Motorverstärkung Nutspindel von 2,2 auf 3 KW

1 Beschlagfräseinheit, rechts:
------------------------------
Zum Einfräsen der Beschlagnute im Umfräsgang bzw. zum Nuten im Längsprofil.

Pneumatische Horizontalbewegung mit Wahlschalter im Bedienpult.

Motorstärke: 2,2 KW
Drehzahl: 6000 UpM
Spindeldurchmesser: 40 mm
Spannhöhe: 125 mm
Werkzeugflugkreis: min. 140 mm, max. 180 mm
Grundstellung unter Tischebene: 10 mm

Beschlagfräse in Sonderausführung:
Spannlänge 150 mm
Axialhub 80 mm, 3 Stellungen
3 Werkzeuge
Radialtakt, 2 Stellungen

Motorverstärkung für Beschlagfrässpindel von 2,2 auf 3 kW

Beschlagfrässpindel für 230 mm Werkzeugdurchmesser in und über Tisch

Elektrische Höhenverstellung des Vorschubs mit Wahlschalter im Bedienpult
auf 2 Holzmaße, inklusive pneumatischer Klemmung des Vorschubbalkens

Vorschub stufenlos regelbar, 6-12 m/min.

6 Abblasdüsen für Frästisch am Vorschub angebaut

Motorverstärkung für Zapfenschneider von 7,5 auf 11 kW

Motorverstärkung für Profilierspindel von 5,5 auf 11 kW

Elektronische Spindelbremse für Zapf- und Schlitzspindel.

5 Mechanische Spindelbremse für Ablängsäge, Gleichlaufspindel, Profilierspindel
und Zusatzaggregate.

Doppelteilepaket:
Leistungssteigerung um 40 - 80%. Sie wird weitgehend von der Anzahl der
profilgleicher
Werkstücke beeinflußt.
Doppelteilepaket mit Doppelteilespannung,
Quervereinzelung und Rückhalteklinke.

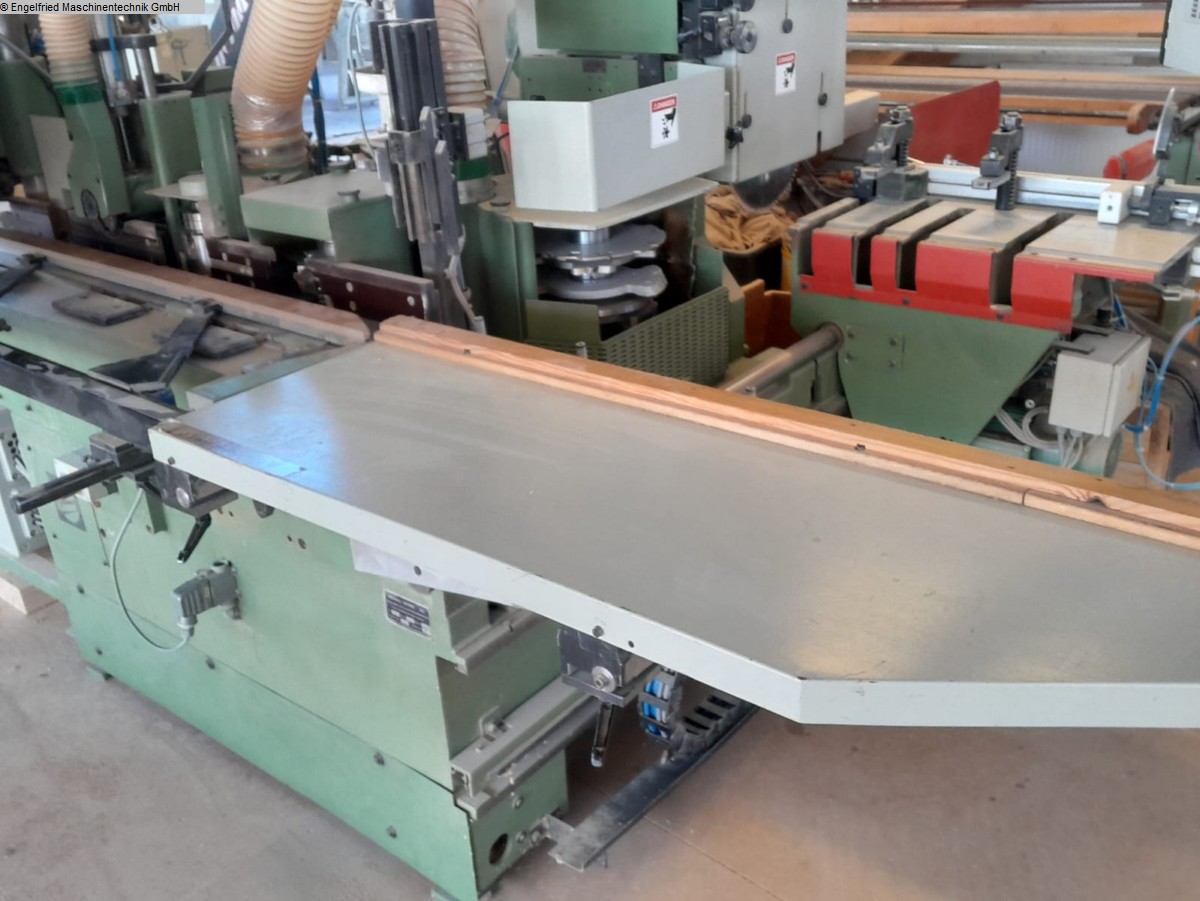

Schlitztisch mit doppelter Werkstückspannung für 2 Teile mit profilgleichem
Längsprofil.Nach dem Schlitzvorgang werden die beiden Teile automatisch
vereinzelt und zur Längsprofilierung übergeben. In diesem Falle können die
Teile auch unterschiedlich breit sein. Eine zusätzliche Stütze für lange
Werkstücke erlaubt ein frühzeitiges Zurückfahren des Schlitztisches, während
das zweite Holz noch in Wartestellung liegt.
Mit dieser Einrichtung können auch einzelne Werkstücke gefahren werden ohne
vorherige Umstellung.

Ablängsäge horizontal pneumatisch getaktet gegen 4-fach Revolver

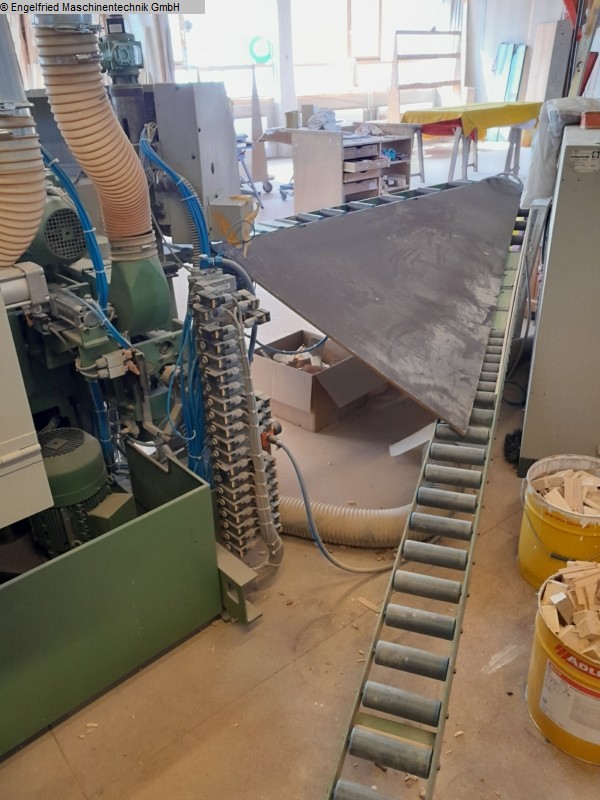

Rücklauf-Rollenbahn mit automatischem Ausschub und Auszugswalzen
(max. Holzbreite 140 mm)

Längenanschlag getaktet, einstellbar von 0-50 mm für unterschiedliche
Zapf- oder Schlitzlängen

Längenanschlag (inkl. elektrische Zahlenanzeige) schwenkbar +/- 60 Grad in
beiden Richtungen zur Fertigung von Studiofenstern. Max. Holzbreite 200 mm.

Kantenleiste verschiebbar, per Federandruck geklemmt

Zusätzliche Klemmung von vorne

Schrägstellung pneumatisch geklemmt

Anreißschablone für Nulldurchmesser

Laser-Richtstrahlgerät

Elektrische Verriegelung für Sicherheitsabdeckung zur Unfallverhütung.
In geschlossener Stellung ist Eingriff in laufende Maschine verhindert.

Wendeschalter für Gegenlauffräsen der Gleichlaufspindel

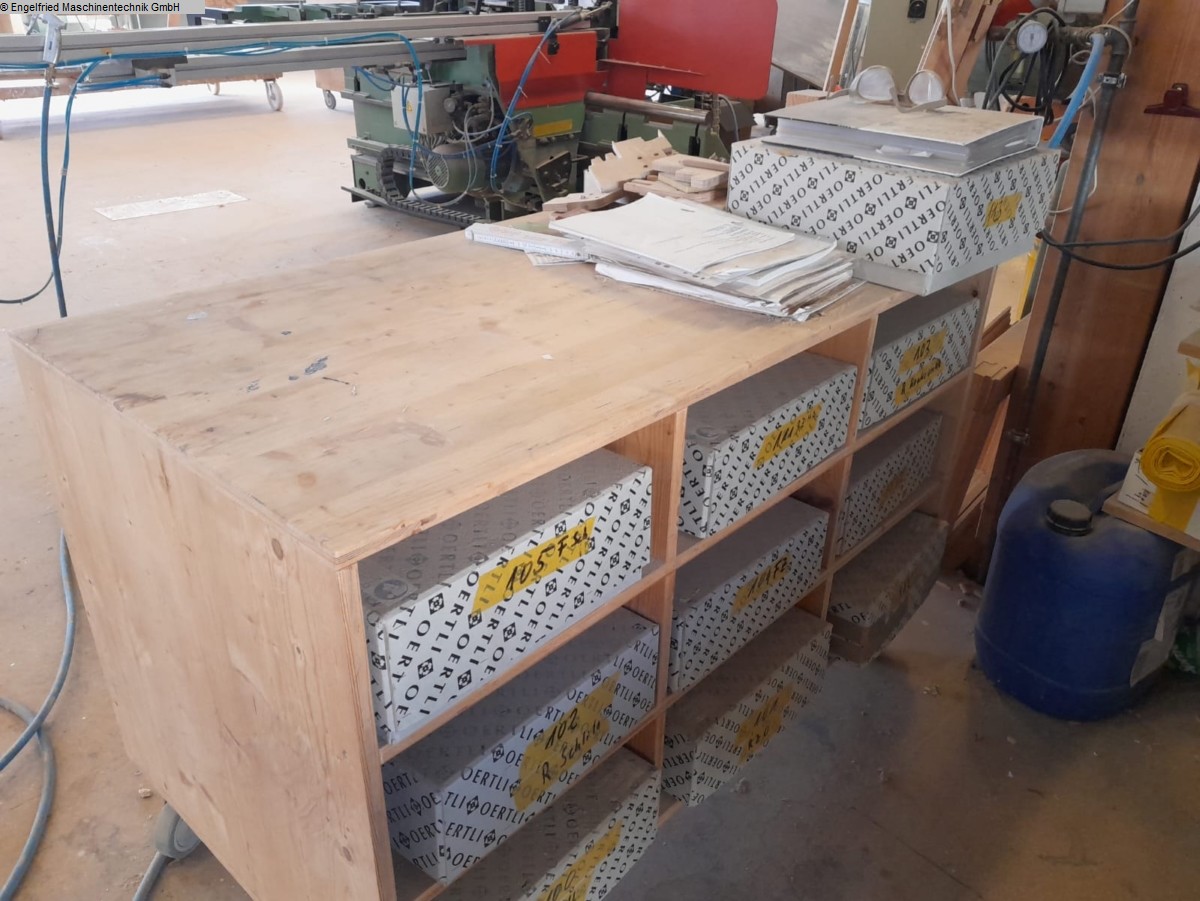

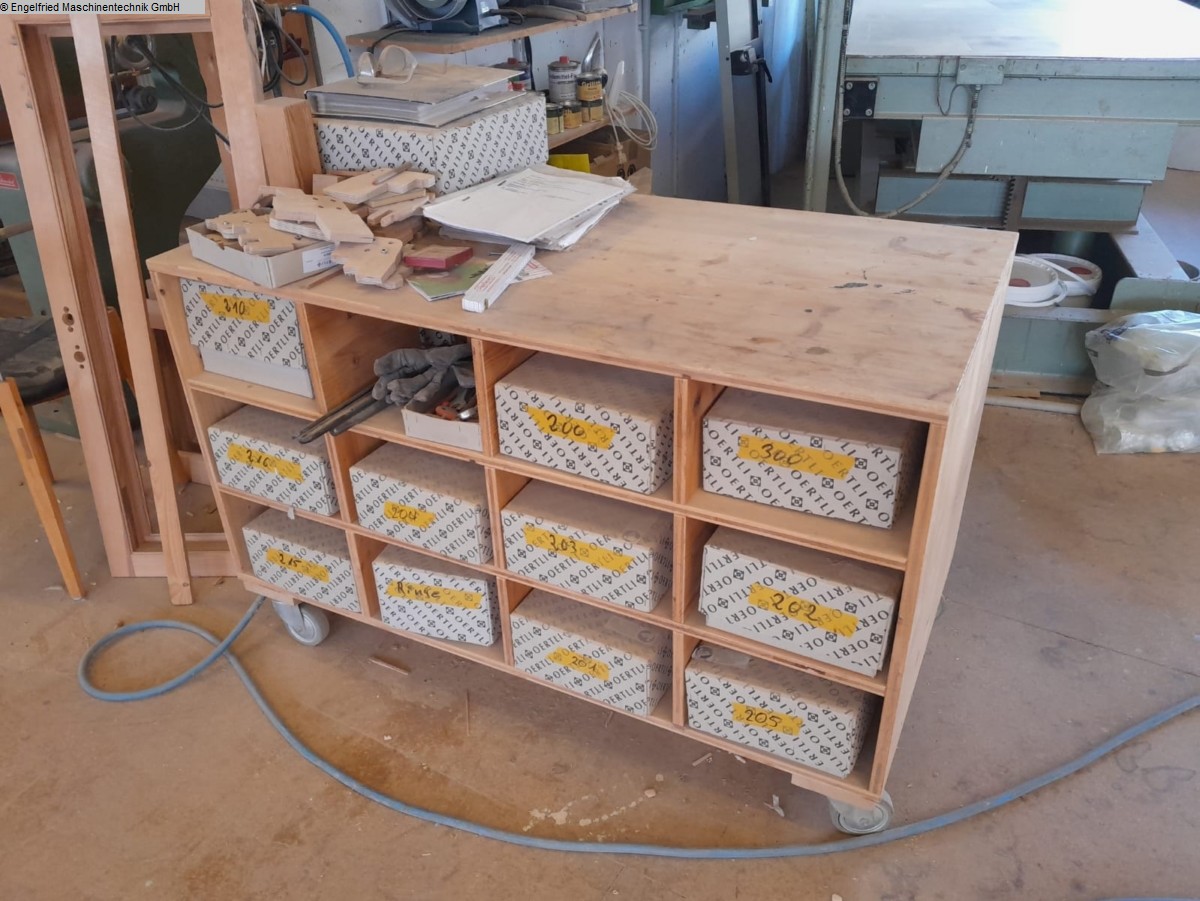

Optional: Oertli IV 68/82 Holz und Holz/Alu Bj.2012
----------------------------------------------
Preis der o.g. Maschine auf Anfrage!
----------------------------------------------

(technische Daten laut Hersteller - ohne Gewähr !)
